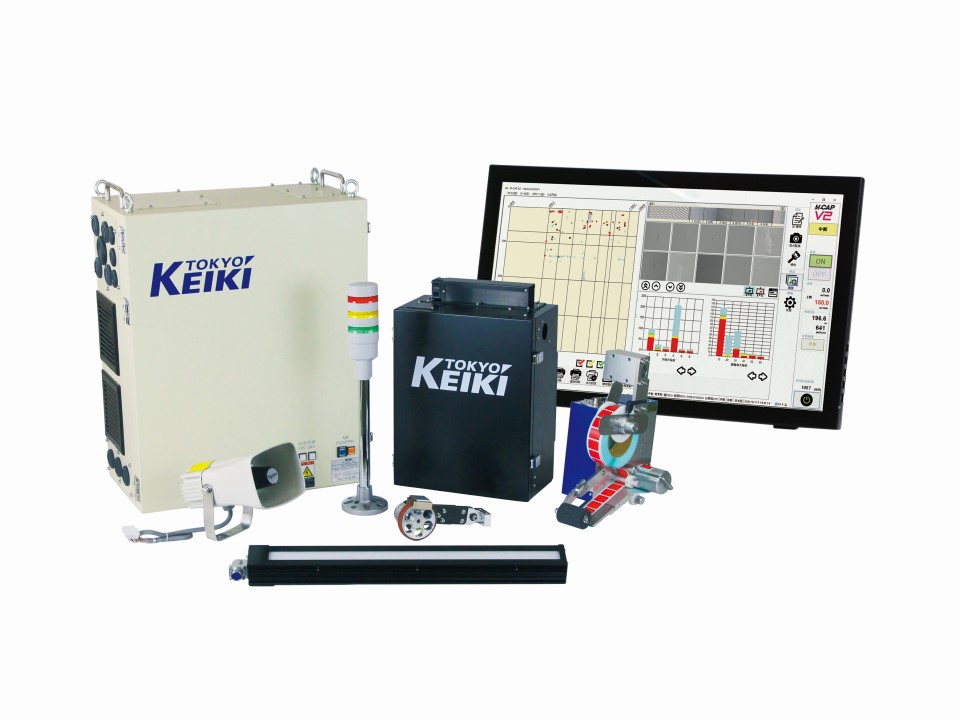

素材検査装置 M-CAP V2シリーズ

製品詳細

素材検査装置

素材検査装置M-CAP V2は、最新の画像処理技術を駆使して開発した無地面専用の外観検査装置です。
従来の使いやすさはそのままに、より高速、より高分解能を実現しました。ピンホールのような小さな欠陥の検出や、異物混入、汚れの付着はもちろんのこと、フィルム素材のムラ、スジ、キズなど判別の難しい欠陥も見逃しません。

▼ 資料ダウンロード

特長

  • 設置場所を選ばないフレキシブルなレイアウトが可能
    一体型ユニットの本体制御盤を廃し、機能毎のコンポーネントによる構成としました。
    設置の自由度が向上し、工場スペースの有効活用にも貢献します。
  • ユーザーフレンドリーな使いやすさを追求
    液晶モニターと使いやすい対話方式の採用によって操作が簡単です。
  • 撮像系システムを一新して高速・高分解能を実現
    新開発デジタルカメラの採用によって鮮明な画像と高速搬送時の微小な欠陥の検出を実現しています。
  • 独自開発のLED照明を標準装備
    高輝度、高演色性を実現した当社独自開発のLED照明を採用しています。
    専用構造によって判定が難しかったフィッシュアイ(ゲル)と黒点の選別も可能です。
  • 欠陥画像を拡大しても鮮明に表示
    AIを活用した超解像技術によって欠陥画像を拡大表示しても画像が粗くなりません。
  • 充実したデータマネジメントで品質管理を効率化
    列毎・距離毎のサイズ別欠陥数をリアルタイム集計し、データはPDFファイル出力できます。
    ネットワークによるデータ管理機能等にも対応しており、品質管理の効率化と生産性の向上に貢献します。
  • 検査機能を大幅拡大
    最大5回路処理の同時検査によって検査性能が大幅アップ。
    線状欠陥検出回路によってシワ・膜ワレ・毛髪・糸くずなどの検出を強化しました。
    また、淡欠陥検出回路によって面積の大きい薄汚れやムラの薄汚れの検出も強化しています。

応用分野

  • 用途
    フィルム、シート、不織布、金属、各種塗工フィルムなど
  • 適応機械
    フィルム、シート製造機など

基本仕様

項目 仕様
ラインセンサ モノクロデジタルカメラ4096画素 スキャンレート160MHz
最大カメラ台数 片面最大8台・両面4+4台
分解能 横分解能0.15mm、縦分解能0.10mm(検査幅1200mm、カメラ2台、速度200m/minの場合)
保存画像サイズ 128×128画素
最大欠点画像取得数 2048画素/秒(カメラ2台、速度200m/minの場合)
照明 LED照明(自社開発照明構造)
検出回路 5回路

システム構成

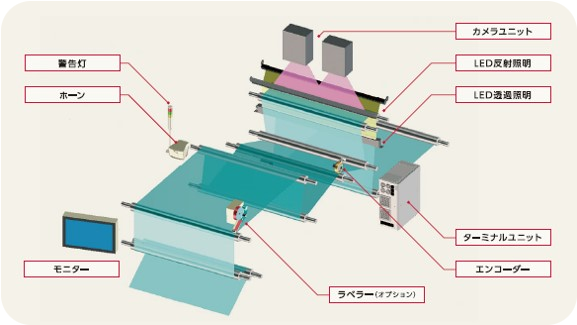

素材検査装置 M-CAPV2 システム構成図

欠陥表示例

素材検査装置 M-CAP V2 欠陥表示例 ゲル
ゲル
素材検査装置 M-CAP V2 欠陥表示例 シワ
シワ
素材検査装置 M-CAP V2 欠陥表示例 横シワ
横シワ
素材検査装置 M-CAP V2 欠陥表示例 異物
異物
素材検査装置 M-CAP V2 欠陥表示例 フィルム片
フィルム片
素材検査装置 M-CAP V2 欠陥表示例 膜ワレ
膜ワレ
