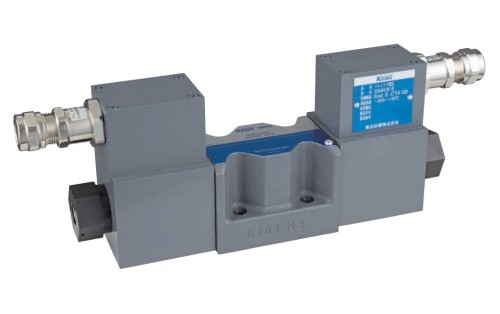

耐圧防爆電磁切換弁 DG4VXシリーズ

製品詳細

耐圧防爆電磁切換弁

取付面寸法規格 ISO 4401-03/05に対応した耐圧防爆構造の方向制御弁です。
日本国内で爆発の可能性がある危険個所zone1（第１類危険箇所）で使用可能です。 （水素などの可燃性ガス雰囲気での使用に対応）

▼ 資料ダウンロード

dg4vx_202403.pdf

dg4vx_manual202302.pdf 取扱説明書

特長

  • 最高使用圧力35MPa仕様の耐圧防爆構造を採用した電磁切換弁です。
    （国際整合防爆指針 2018 Ex db ⅡC T4 Gb）
  • 標準電磁切換弁と同等のスプールバリエーションに対応しています。

仕様

形式 DG4VX-3 DG4VX-5
最高使用圧力（MPa） 35
タンクポート許容背圧（MPa） 15.7 20.6
最大流量（L/min） 100 160
質量（kg） 5.0 9.5
電源電圧（V） DC:24
AC:100,200,220		 DC:24
AC:100,200,220
許容電圧変動幅 ±10% ±10%
保持電力（W） 28 38
防爆構造 耐圧防爆構造
爆発性雰囲気 グループⅡC
防爆表示 Ex db ⅡC T4 Gb
使用温度範囲 －20～50℃

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
