ソリッドステートマイクロ波発振器 TG-0002/TG-0004

製品詳細

ソリッドステートマイクロ波発振器

GaN自励発振方式の採用により高効率小型化を実現。
*GaN:ガリウムナイトライド(Gallium Nitride)と呼ばれる窒化物半導体

標準仕様

型名 TG-0002A
  TG-0002B ファンユニット付き
発振周波数 2.45GHz
電源電圧 +50V
定格出力 100W
可変範囲 5~100W  PWM制御500Hz
効率 55%
許容反射電力 50W
使用温度範囲 +10℃~+40℃
外形寸法 105×165×37.5mm TG-0002A
質量 0.6kg以下 TG-0002A
電源制御コネクタ    XM4K-1542-132 オムロン
出力コネクタ N(J)型端子
モニタ 出力電力、反射電力、内部温度
アラーム機能 反射異常、温度異常

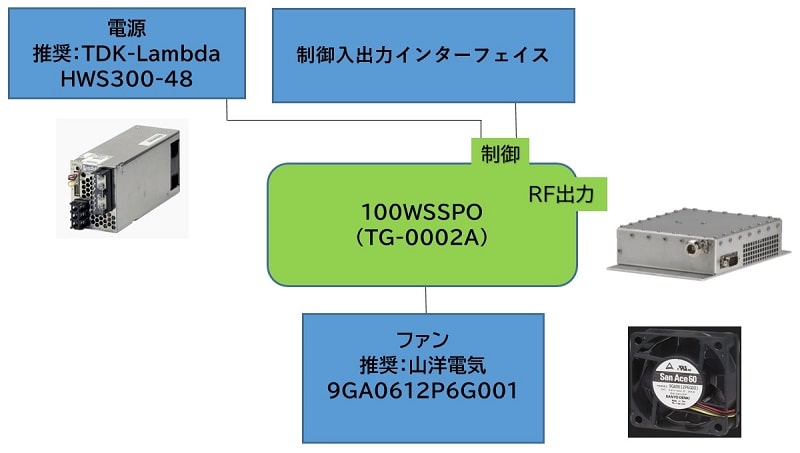

構成図

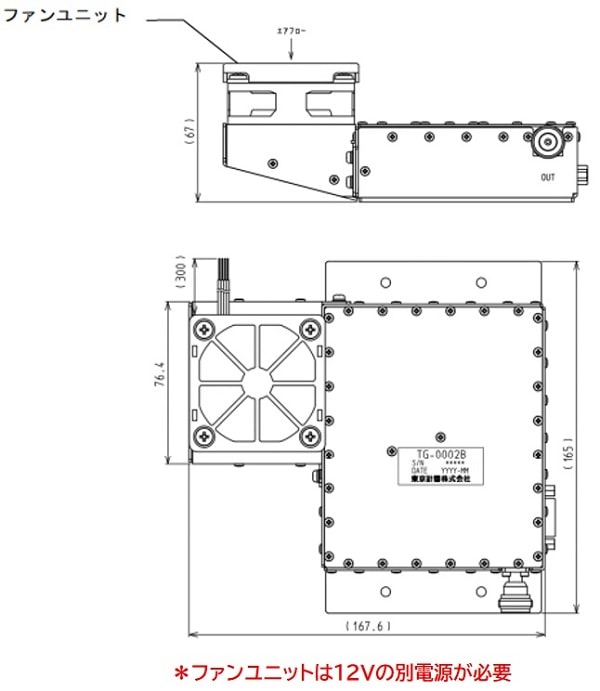

ファンユニット取付外観図:TG-0002B





ソリッドステートマイクロ波発振器 TG-0004

お問い合わせ

マグネトロンに比べ、より高い周波数安定度を達成しつつ、出力100Wを実現。

標準仕様

型名 TG-0004
発振周波数 2.45GHz
周波数帯域 ±50MHz
電源電圧 +28V
定格出力 100W
可変範囲 1~100W
効率 40%
許容反射電力 50W
使用温度範囲 0℃~+60℃
外形寸法 120×147×23mm
質量 820g以下
電源制御コネクタ S24B-PADSS-1(LF) 日本圧着端子製造
出力コネクタ N(J)型端子
モニタ 出力電力、反射電力
アラーム機能 反射異常、温度異常




構成図

100W SSPO構成図

推奨:ヒートシンク・ファン取付外観図
ヒートシンク・ファン取付外観図

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
