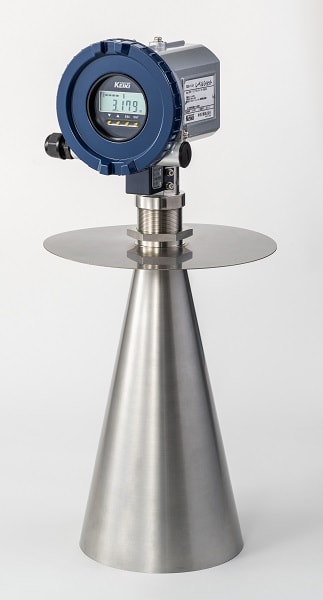

電波レベル計「レベルショット」 MRG-10

製品詳細

電波レベル計「レベルショット」

MRG-10_202305.pdf

取扱説明書

電源/信号の分離が不要の2線式電波レベル計
レベルショットは、小形・軽量のボデーとマイクロ波インパルス技術を使用した、伝搬時間（TOF：Time of flight）方式の2線式電波レベル計でマイクロ波レベル計、マイクロウェーブレベル計、レーダーレベル計とも呼ばれています。
通常のパルス方式のレベル計では困難な、近距離における測定精度の向上について、時間軸伸長方式を応用することにより、この問題を解決。安定したレベル計測精度を実現しました。
シンプルな機器構成によって、使いやすさを考えたレベル計となっています。


取扱説明書　 技術説明書

特長

  • 微弱電波
    微弱電波使用により、公共空間(河川、海、市街地 等)での使用にも問題はなく、使用する場所の制約がありません。
  • 2線式
    2線式のため、新たに電源ラインを敷設する必要が無く、既設のDCラインにそのまま接続可能です。
  • 場所を選ばない
    従来からの電波レベル計の特長である、水蒸気、ガス等の雰囲気中でも使用できます。


仕様

測定方式 マイクロ波パルスレーダ方式
マイクロ波周波数 5.8GHz
マイクロ波出力 35μV／m以下at　3m（自由空間用微弱電波機器）
Max 1μW（閉空間用高出力電波機器）
電源 DC16~36V（2線式）
測定精度 ±10㎜
出力 DC4~20ｍＡ
表示器 LCD　表示桁数5桁　バーグラフ付き
動作温度範囲（本体） -20~70℃
構造 IP65
避雷器性能 IEC61000-4-5　レベル4


採用事例

  • 河川監視、危機管理型水位計等
  • 上下水道施設（貯水・配水池、沈殿池、水処理用途等）
  • 農業用水監視（ファームポンド、貯め池、揚・排水機場、用水路、ゲート・除塵機制御等）
  • 潮位観測
    「気象庁ホームページ」潮位計観測情報
    https://www.data.jma.go.jp/gmd/kaiyou/db/tide/explanation.html

その他、多数実績あります。
