ソリッドステートマイクロ波発振器(200W) TG-0003

製品詳細

ソリッドステートマイクロ波発振器(200W)

最新デバイスの採用により高効率小型化を実現
デュアルサーキュレータ内蔵により反射波の影響を受けない

▼ 資料ダウンロード

tg-0003_200w.pdf カタログPDF

標準仕様

型名 TG-0003
発振周波数 2.45GHz
周波数帯域 ±50MHz
電源電圧 +32V
定格出力 200W
可変範囲 1～200W 1Wステップ
効率 53%
許容反射電力     200W
使用温度範囲 +5℃～+35℃
外形寸法 270×100×26.5mm
質量 1.2kg以下
電源コネクタ 1-179277-3 (4Pin) Tyco
制御コネクタ DF1B-12DP-2.5DS(01) (12Pin) ヒロセ電機
出力コネクタ Ｎ(J)型端子
モニタ 出力電力、反射電力
アラーム機能 温度異常、出力異常、反射異常
冷却方式 空冷・水冷

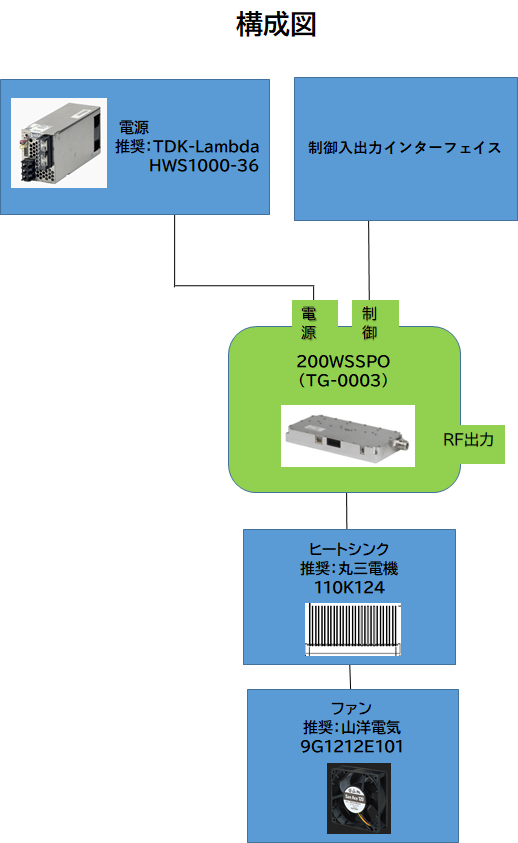

構成図

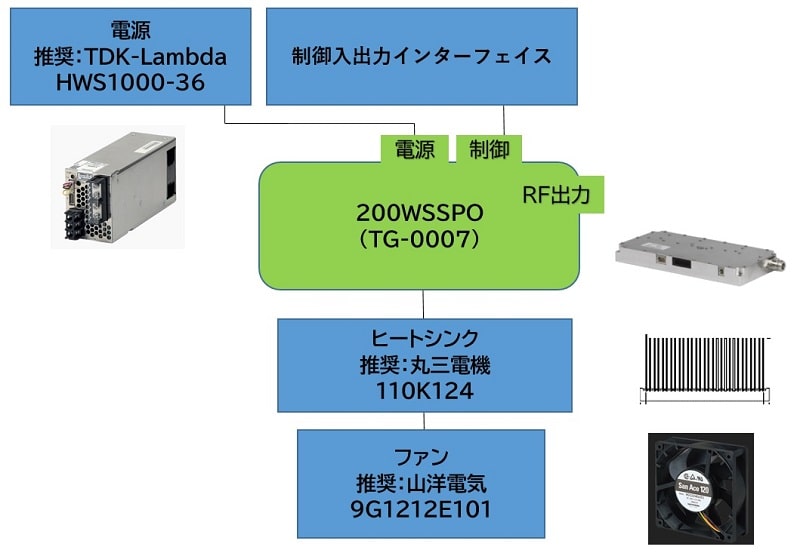

200W SSPO構成図

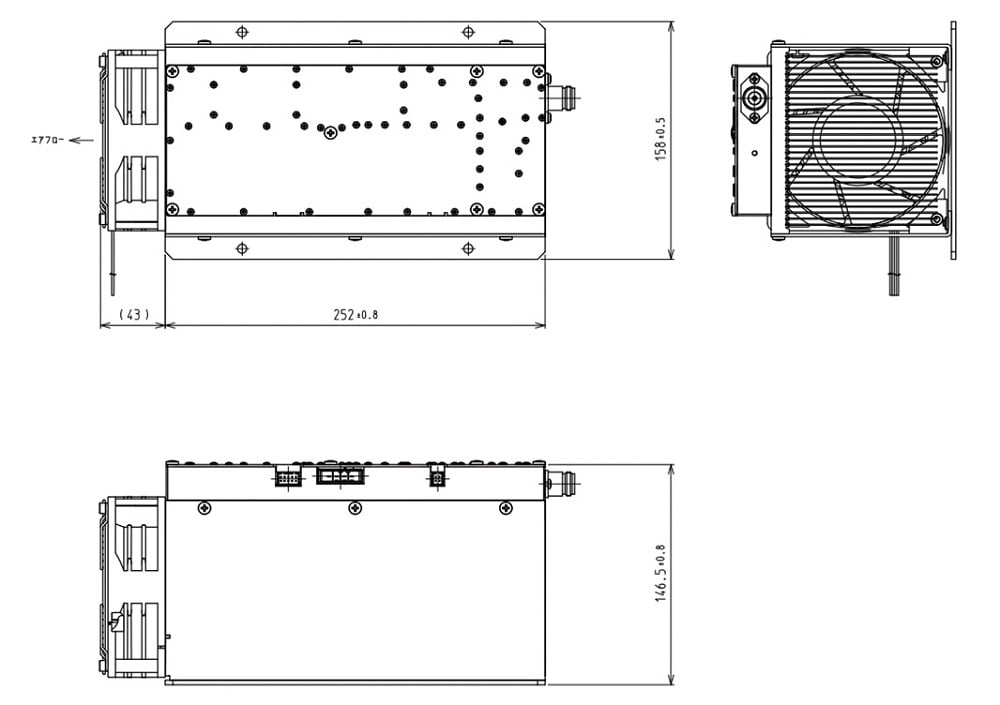

推奨：ヒートシンク・ファン取付外観図
ヒートシンク・ファン取付外観図

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
