高精度超音波流量計 UFR-300

製品詳細

高精度超音波流量計

省エネと低コストの実現は、高精度な流量計測から。
UFR-300は、上水、農業用水、工業用水の監視用として新開発された高精度な超音波流量計です。
最適化した平行多測線方式を採用することにより、配管内の流速分布が乱れた場合においても安定した計測を可能にし、読み値に対して±0.2％という高い精度を実現しています。
高精度を要求される流量監視や流量制御にぜひご活用ください。

▼ 資料ダウンロード

UFR-300_202412_web.pdf カタログPDF

manual_ufr-300_k21-002d.pdf 取扱説明書

特長

  • ±0.2％RDの高精度を実現
    超音波センサを平行多測線方式で取付け、±0.2％の高精度を実現。水資源の有効活用と省エネに貢献
  • メンテナンスが容易
    可動部がないためメンテナンス不要。故障時も超音波センサが接液せず、不断水で交換できコスト削減可能
  • 優れた操作性
    明るく見やすいLCDを採用し、操作はフタを開けずにタッチ操作可能
  • 設置場所に柔軟に対応できるセパレート型
    変換器は測定管と分離型で、設置場所を自由に選択可能
  • JCSS校正証明書を発行（オプション）
    独立行政法人 製品評価技術基盤機構（NITE）よりJCSS校正事業者として認定された実流量校正設備でトレーサビリティが確保されたJCSS校正証明書を発行可能

平行多測線方式の測定原理

UFR-300
※6測線の場合

複数の超音波センサを平行に配置して超音波ビーム（①～⑥）を発射することで、管内を流れる液体の流れを多角的に捉えます。 （3X法）。これにより、場所によって異なる流速(流速分布)を正確に把握し、高精度の流量測定を実現します。 複数の角度から物体を観察することで、立体的にその形を把握するのと同じように、複数の『超音波の目』で液体の流れを捉えることで、より信頼性 の高い測定結果を得ることが可能です。

UFR-300設置事例

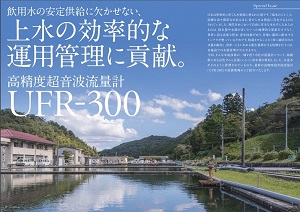

広報誌『Views』の取材記事はこちら

仕様

測定方式  超音波パルス伝搬時間差方式、平行多測線（ 3測線／6測線 ）※1
測定流体  種類  上水、河川水、工業用水、農業用水など
温度  0~50℃
測定管  呼び径  100 A～600 A
フランジ規格 100 A、150 A ： JIS10 K、20 K、JWWA7.5 K
200 A~600 A： JIS10 K、JWWA7.5 K
材質 100A ,150A 測定管： SCS13、 フランジ： SUS304
200A~600A 測定管： SUS304、フランジ： SUS304
測定範囲  流速換算で －10～10 m／s
（ 但し、150 A：－5.7～5.7 m／s ）
測定精度 下表による。 但し、1 m／s 以下の時は±2 mm／s 以下
必要直管長　エルボ（90°曲がり）：上流側５Ｄ、下流側２Ｄ※2
当社実流試験設備による
圧力損失  100A：なし
150A：0.063MPa以下 ※3
200A～600A：なし
出力信号  アナログ出力　：DC4-20mA、絶縁、最大許容負荷抵抗600Ω
接点出力(2ch）：オープンドレイン出力、絶縁、Max30VDC、0.2A
通信機能  RS485 MODBUS-RTU
電源  100-240VAC　50／60 Hz
消費電力  5W以下
使用温度範囲  変換器：－20～60℃
測定管：－20～55℃
保護等級  変換器：IP66
測定管：IP66／IP67(オプションIP68）
センサケーブル※4 専用ケーブル： 0.5 mm² 2P（ 4芯 ）、EMケーブル※5
外　径 ： 約10 mm
ケーブル長 ： 標準5 m、最大100 m（ オプション ）

測定精度

 口径 流速V
(m/s)		 精度
100A 1<V≦10
 読み値の±0.2%
150A 1<V≦5.7
 読み値の±0.2%
200A~300A 1<V≦10
 読み値の±0.2%
400A 1<V≦4.5
 読み値の±0.2%
4.5<V≦10
 読み値の±0.25%
450A 1<V≦3.5
 読み値の±0.2%
3.5<V≦10
 読み値の±0.3%
500A 1<V≦3
 読み値の±0.2%
3<V≦10
 読み値の±0.35%
600A 1<V≦2
 読み値の±0.2%
2<V≦10
 読み値の±0.4%

※1　3測線は100A、150Aのみ対応となります。
※2　3測線の場合は、エルボ補正の設定が必要です。
※3　測定管が絞り構造のため圧力損失が発生します。
※4　E M：エコマテリアルな被覆材のケーブルです。

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
