ソリッドステートマイクロ波発振器 TG-0005

製品詳細

ソリッドステートマイクロ波発振器

高周波利用設備申請不要
制御電圧に対してリニアなW出力を実現
空冷ファン、ヒートシンク内蔵

標準仕様

型名 TG-0005
発振周波数 2.45GHz
周波数帯域 ±50MHz
電源電圧 +32V
定格出力 49W
可変範囲 1~49W 0.5Wステップ
効率 40%
許容反射電力 20W
使用温度範囲 0℃~+40℃
外形寸法 244×93×45mm
質量 1kg以下
電源制御コネクタ  S16B-PUDSS-1(LF) 日本圧着端子製造
出力コネクタ N(J)型端子
モニタ 出力電力、反射電力、温度
アラーム機能 出力異常、反射異常、温度異常
ファン用コネクタ DF1BA-6DEP-2.5RC ヒロセ電機
ファン電源電圧 +12V

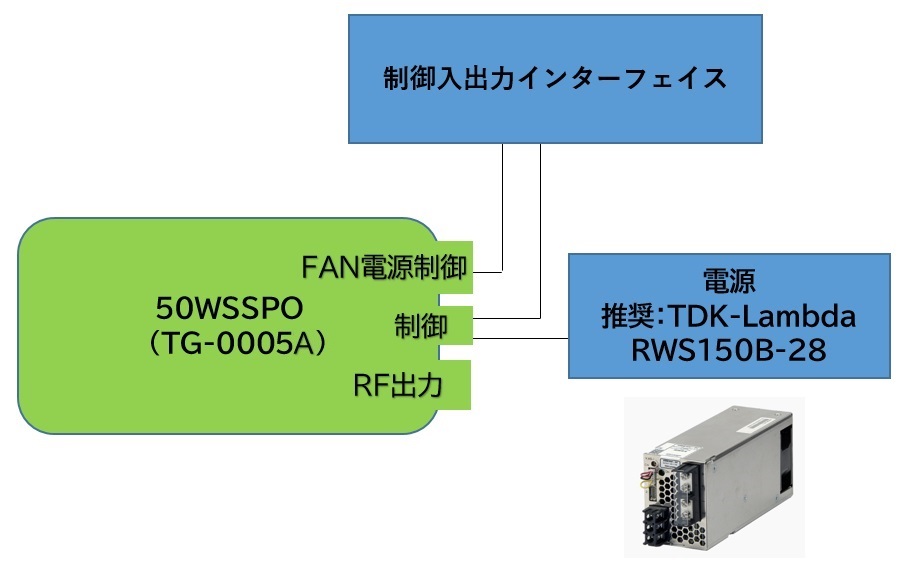

構成図

50W SSPO構成図

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
