投げ込み式水位計PL-200は、水頭圧をベローズで受圧し、その変位を差動トランスにより電気信号に変換して２線伝送する装置です。
合理的な水位管理にどうぞお役だてください。

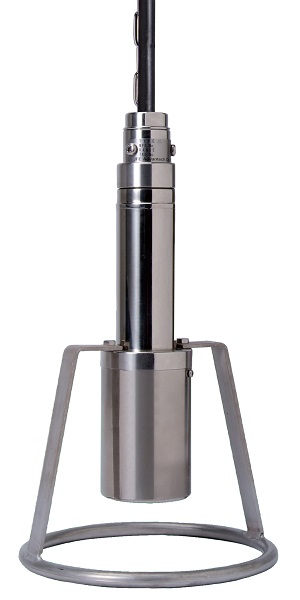

PL‐200型検出器
特長
投込式のため設置が簡単で、保守·点検も容易です。
検出器から中継箱までは中空ケーブルを用いて大気圧の変動を補正します。
測定精度は、スパンの±0.2%と高精度です。
差動トランスセンサ使用により、外部からの電気ノイズ、特に誘導雷などの雷サージに強く、被雷回数による劣化がありません。
おもな回路に避雷回路を内蔵しています。
変換器にはノイズ対策としてアイソレータを内蔵しています。
変換器のタイプにより浄水から河川水、汚水に至るまで幅広いアプリケーションに対応しています。
仕様
【検出器】
| 測定範囲 |
0～0.8mより
0～40m以下 |
| 精度 |
非直線性誤差 |
スパンの±0.2％
(ヒステリシス含む) |
温度影響
(ゼロ点変動) |
スパンの±0.015%／℃ |
| 使用温度範囲 |
-10～50℃
(凍結しない状態) |
許容過負荷
|
45m（12m、40mバネ)
12m（3mバネ) |
| 測定対象 |
上水、中水 等 (PL-200B)
下水、汚水、河川 等 (PL-200C) |
| 検出センサ |
4B7型差動変圧器 |
| 材質 |
SUS316 |
| 付属品 |
チェーン(SUS316)またはクレモナロープ(検出器吊下げ用)
|
【中空ケーブル】
| 最小曲げ半径 |
R200㎜(固定時R100㎜) |
| 外装材質 |
耐熱ビニル |
| 仕上り外径 |
Φ12㎜ |
| 質量 |
約150g/m |

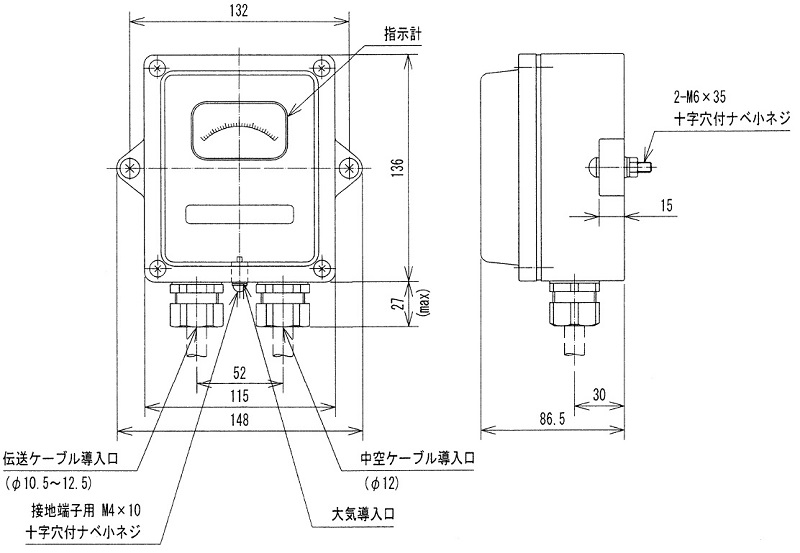

外形寸法 PL-200B型検出器
JB-483型中継箱
概要
検出器における大気圧変動を補正する中空ケーブルと通常の伝送ケーブルを接続する中継箱です。なお本器には避雷回路付アンプユニットを内蔵し、スパンおよびゼロ点調整が可能です。
仕様
| 設置・取付 |
屋外・壁掛形 |
| 防水構造 |
防まつ形(IP44) |
| 材質 |
樹脂(SMC) |
| 色調 |
グレー(マンセルN-6相当) |
| 質量 |
483S(アナログメータなし：約0.7kg)
483M(アナログメータ付き：約0.9kg) |
| 伝送ケーブル外径 |
Φ10.5～12.5㎜ |
| 避雷回路 |
内蔵 |
| 使用温度範囲 |
0～50℃ |
| 電源 |
DC16.2～30V |
| 出力部 |
出力信号 |
DC4～20mA |
| 許容負荷抵抗 |
390Ω
(供給電圧24Vの時) |

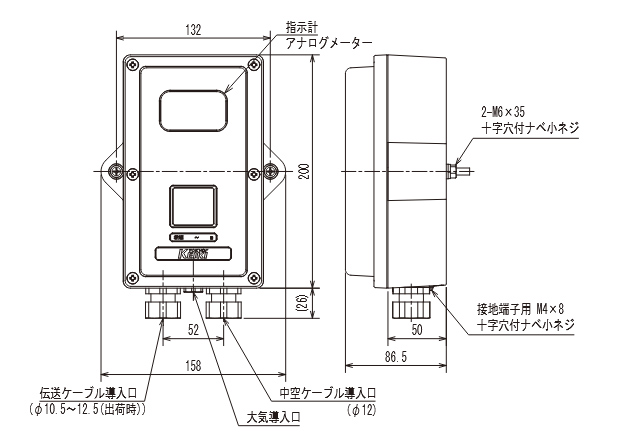

外形寸法図 JB-483M型中継箱
PSB-180A/D-02型変換器
概要
本器は差動トランス型検出器の中継箱に電源を供給し、水位に応じた電流信号を出力するための変換器です。
仕様
| 構造 |
プラグイン構造 |
| 取付※１ |
DINレール取付またはねじ固定 |
| 接続方式 |
M3.5ねじ端子接続 |
| 筐体材質 |
ABS（黒色） |
| 質量 |
約350g(ソケットを含む) |
| 電源 |
AC100V 50/60Hz (PSB-180A-02)
DC24V(PSB-180D-02) |
| ヒューズ |
ガラス管ヒューズ
AC250V 1A Φ5.2×L20㎜ |
| 消費電力 |
4W以下 |
| 使用温度範囲 |
-5～60℃ |
| 絶縁抵抗 |
フロントパネル～各端子間
5MΩ以上（DC500V) |
| 耐電圧 |
フロントパネル～各端子間
AC1500V、1分間 |
| 出力 |
出力信号
|
電流出力 DC4～20mA (負荷抵抗 850Ω以下)
電圧出力 DC1～5V(負荷抵抗300kΩ以上)
|
| 変換精度 |
±0.1％／F.S.（at20℃） |
| 温度影響 |
±0.02％／℃& |
| ゼロ調整範囲 |
スパンの±100％ |
| 耐雷性能 |
電源部
|
±10kv（1.2/50μs） ※PSB-180A-02型のみ |
| 入出力部 |
±10kv（1.2/50μs）
±5kA（8/20μs） |
※１ 端子台はオムロン製 形11PFAを使用

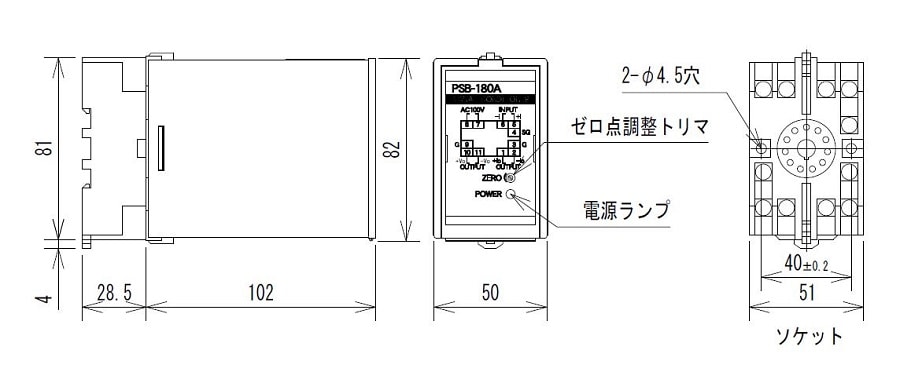

外形寸法
