DAPDNA 評価ボード DAPDNA-EB6

製品詳細

DAPDNA 評価ボード

DAPDNA-EB6

DAPDNA評価ボード
DAPDNAシリーズのダイナミック・リコンフィギュラブル・プロセッサを使ったアプリケーションの開発や試作を効率よく行うために評価ボードを用意しています。
評価ボードは、PCI ExpressカードとしてPCなどへの装着も可能となっています。 また、DAPDNA-FW II統合開発環境でのデバッグを可能とするためにDAPDNA-DBUデバッギングボックスを接続するポートを備えています。2種類のDAPDNAプロセッサそれぞれに対応する評価ボードを用意しています。
DAPDNA-EB6
DAPDNA-EB6はDAPDNA-IMXダイナミックリコンフィギュラブル・プロセッサの評価ボードです。4チャンネルのダイレクトI/Oにより複数のDAPDNA-IMXやその他の外部デバイスとの接続が可能です。

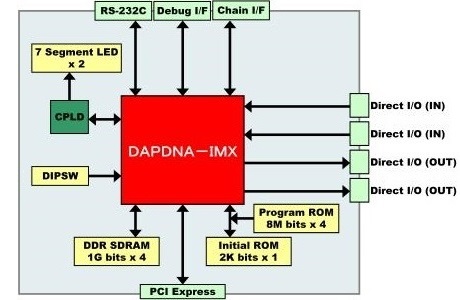

DAPDNA-EB6 構成図


主な仕様

プロセッサ DAPDNA-IMX 1個
オンボードデバイス RAM 256Mバイト
DDR2 SDRAM(512Mビット)×4
ROM イニシャル ROM
シリアル ROM(SPI:2Kビット)×1
プログラム ROM
シリアル ROM(SPI:8Mビット)×4
LED 7セグメント LED ×2
ディップスイッチ 8ビット ×1
外部インタフェース PCI Express PCI Express rev1.0a準拠(4レーン)
ダイレクトI/O 16ビット入力×2、 16ビット出力×2
(最大400Mバイト/秒/ ポート)
RS-232C シリアルポート (COM ポート) ×1
デバッグ デバッグインタフェース×1
ボードサイズ 106.68mm(縦)×170.00mm(横)

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
