直感、習熟、容易
3つのコンセプトで、航海計器の新たな針路をひらく。
ECS™はElectronic Chart Systemの略で、各国水路部が発行した電子海図であるENC（Electronic Navigational
Chart）を表示し、各種航海用センサと接続して海図画面上に自船、他船（TT、AISターゲットなど）を表示する電子
海図装置です。
ECSは航海に必要となるさまざまな情報を表示し、安全で効率的な航海の実現に貢献します。
特長
- タッチパネル液晶モニターと、使い易い、分かり易い、迷わないを重視した新GUIを採用
- すべての海域でENCの高速描画処理および高速インストールが可能
- 動作用アップデートソフトは東京計器ホームページから入手可能
- 乗組員の習熟度維持を目的にした、チュートリアル動画搭載
- 各ユニットの小型化を図り省スペース設計と容易な換装を実現
- 省エネ効果が期待できるトラッキングパイロットが可能（オプション）
- 内航船に適した省スペース設計の500mm幅コンソールを含む３種類のスタンドが選択可能（オプション）
コンセプト

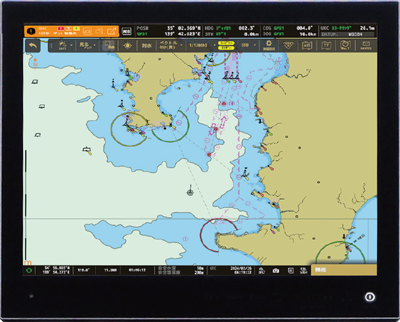

１．タッチパネル液晶採用による簡単操作
タッチパネル液晶モニターの採用により、スマートフォンのような操作感を実現。
ユーザー調査に基づき、使用頻度の高い操作はトップ画面にアイコン表示し、目的の操作を最短で実行できます。
２．チュートリアル機能による習熟トレーニング
ECS-9000シリーズはチュートリアル機能を内蔵しています。
重要な操作はECS画面上に動画で再生可能です。
動画の閲覧履歴は証書として発行可能で、乗組員の習熟度維持に寄与します。（NK船級承認取得）
３．容易な船上保守
主要な部品は、特別な工具を用いずに本船乗組員による交換が可能となりました。
サービスエンジニアの訪船を待たず復旧が可能なため、機器の故障によるダウンタイムを限りなくゼロに近づけます。
部品交換手順の動画も提供いたします。
また、システム復旧の要となるSSDが、標準で予備品として含まれています。

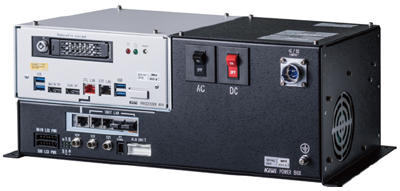

プロセッサボックスとパワーボックス

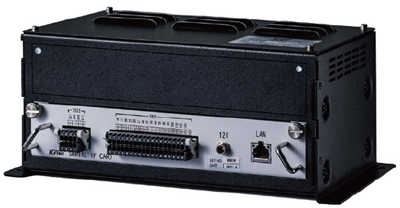

シリアルインターフェースカード
システム

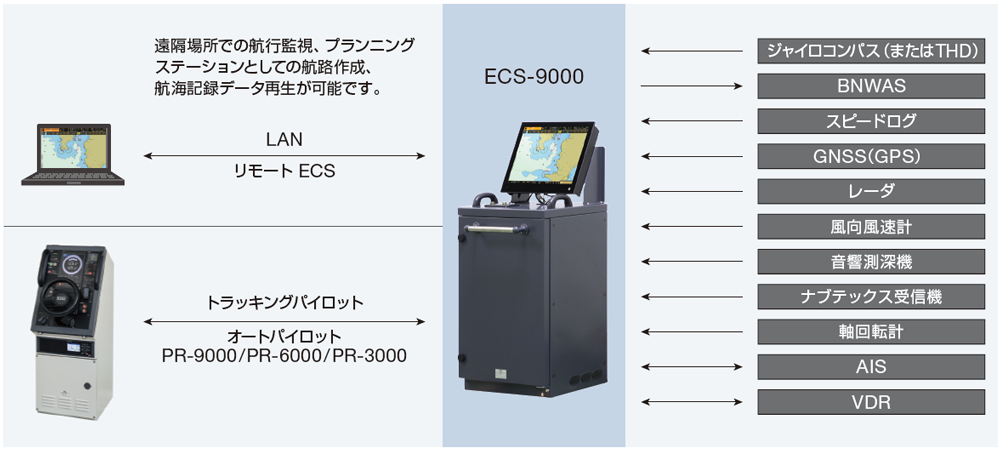

システム構成例
仕様
(１) 表示部
|
- LCD
19 インチ (ECS-9019)
24 インチ (ECS-9024, ユニットタイプのみ)
27 インチ (ECS-9027)
タッチパネル機能付きTFT カラー液晶パネル
|
- 有効表示範囲
376×301mm (ECS-9019)
531×299mm (ECS-9024)
598×336mm (ECS-9027)
|
- 表示画素
SXGA (1280×1024画素 ECS-9019)
FHD (1920×1080画素 ECS-9024 / ECS-9027)
|
|
|
|
|
|
|
(２) 表示モード
|
| ノースアップ、コースアップ、ルートアップ、真運動、相対運動 |
(３) 機能
|
| 海図表示、測位／位置決定、物標位置測定、航海計画、航路監視、 |
| 航海記録(100日間)、ユーザーチャート、 |
| 追尾物標ターゲット情報表示、AISターゲット情報、 |
| システム自己診断、電子取扱説明書閲覧、チュートリアル動画 |
| |
| （オプション） |
| トラッキングパイロット、延長表示、リモートECS、レーダ重畳 |
(４) 電源
|
| AC100 / 110 / 220V 単相50 / 60Hz 320VA(Max) |
| DC24V 280W(Max) |
(５) 使用環境
|
| 温度 0~+45℃ |
| 湿度 30％～90％ RH(35℃) |
| 振動 IEC 60945 Ed.4 防護型適合 |
(６) 表示海図
|
| ENC(IHO S-57 Ed.3.1) |
