ディジタル弁コントローラ DC-A5M-20

製品詳細

ディジタル弁コントローラ

  • 当社製５相ステッピングモータ駆動のディジタル弁を制御するコントローラです。
  • ディジタル弁の制御に必要な設定値の入力および、表示と弁を駆動する機能を一体化したコントローラです。
  • システムの目的に応じて様々なアプリケーションに対応するため、多様な動作モードがあり、汎用性の高いモデルです。
  • PLCなどの上位制御装置から、内部設定値を選択するプリセット方式、または、パラレル入力方式でディジタル弁を制御します。

▼ 資料ダウンロード

DC-A5M-20_202512.pdf

図面

取扱説明書

特長

  • ディジタル弁は弁体を駆動する電磁アクチュエータとして，停止位置の再現性が高いステッピングモータを採用しています。
    弁体が作動する過渡現象も含めて繰り返し再現性が高い特長があります。
    また、「任意Ｓ字カーブ」によりスムーズなショックレス動作と応答時間 の短縮（当社比）を実現します。
  • コントローラ単体でもお使いになれますが、専用アプリケーションを使用することにより、容易かつ効率良く設定変更作業ができます。
    また、設定データのPC内保存/読み出し機能により、他機へのデータの複製やデータ管理が容易になります。

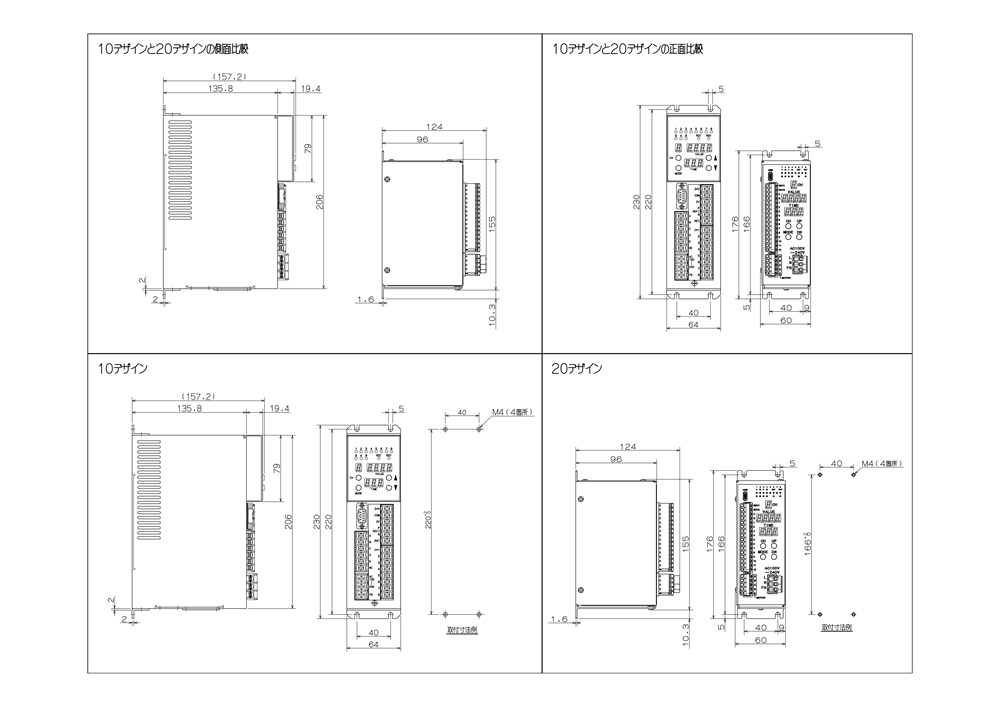

新旧寸法比較

10デザイン 20デザイン
外形寸法(mm) 高さ 230 176
幅 64 60
奥行き 158 124
取付寸法(mm) 高さ 220 166
幅 40 40

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
