超音波式スラッジ濃度計 ENV200

製品詳細

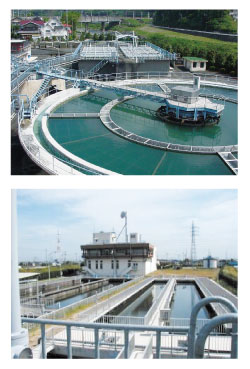

下水処理場の余剰、返送などの汚泥濃度計測を簡単に行なうことができます。クランプオン型のため不断水設置が可能です。

お問い合わせ

▼ 資料ダウンロード

ENV200_2411.pdf

特長

連続、リアルタイム計測が可能
最大400日分のデータを保存できるロガーを搭載
クランプオン設置の為不断水作業が可能

動作原理

浮遊固形物測定器は、受波信号振幅変化の比較による超音波減推量を処理する方法に基いています。
液中固形物容量は固定されたままとなりますが、パイプ形状や速度が計測の安定性や信頼性に影響するので高精度な測定はできません。
ENV200型は、受波信号振幅変化を利用するより、受波エンベロープでそのエネルギーを計算する方式を採用することにより精度を高めています。

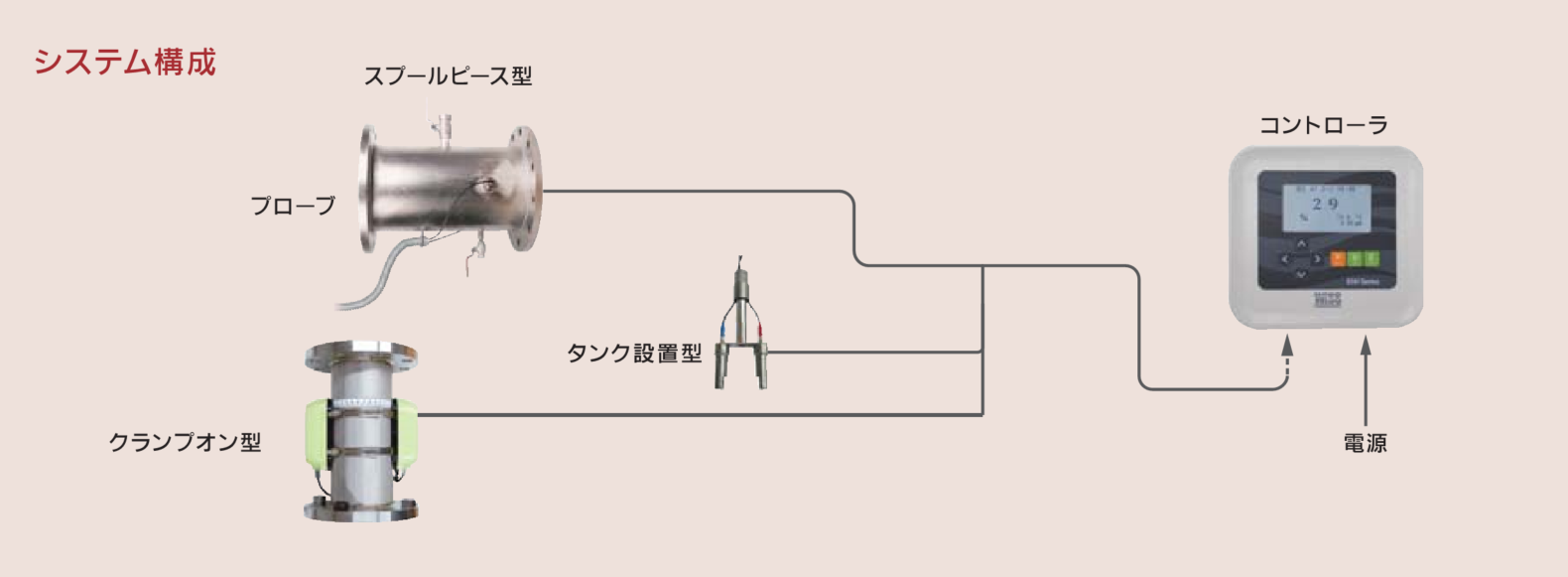

S2-C（クランプオン型）

※クランプオン以外に、スプールピース型（挿入型）、タンク設置型（浸漬型）にも対応可能です。

標準仕様

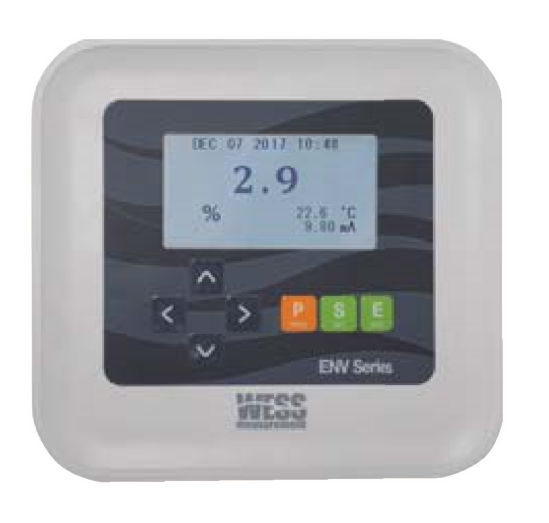

コントローラ

型式	ENV200
測定原理	超音波減衰測定及び EEAM 方式
測定範囲	標準：0〜80000mg/ℓ（0〜8％）オプション：0〜200000mg/ℓ（0〜20％）
測定モード	プロセスモード、リアルタイムモード
分解能	0.1％または0.01％選択可能
精度	±±1,500ppmまたは±1.5%FS いずれか大きい方
再現性	±1％（読み取り値）
データ保存	最大400日間のデータロギングとトレンド
表示	濃度、温度、電流値、現在時刻、パイプ状況、フロー状況等
操作温度	−20〜70℃
出力	アナログ	4-20mA　max. 750Ω
	リレー接点	1 SPDT、AC250V 5A
	デジタル	RS232C、RS485（オプション）
電源	標準	AC100〜240V　50/60Hz　6W 以下
電源	オプション	DC22〜26V
函体	本体	ABS（252W×238H×125D）
函体	窓	ポリカーボネイト
保護等級	IP67
認証	CE

センサ

製品名	S2-C（クランプオン型）
材質	ポリカーボネイト
送受信部材質	エポキシ樹脂
取付配管サイズ	50A～300A
周波数	0.8MHz〜1.5MHz （周波数自動選択）
耐圧	---
ケーブル	10m (max10m)
許容温度	-10～+70℃
保護等級	IP68（保護カバー要）

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
