ソリッドステートマイクロ波発振器 TG-0004

製品詳細

ソリッドステートマイクロ波発振器

VCO内蔵。発振周波数・出力電力の安定性に優れています。

▼ 資料ダウンロード

標準仕様

型名 TG-0004
発振周波数 2.45GHz
周波数帯域 ±50MHz
電源電圧 +28V
定格出力 100W
可変範囲 1~100W
効率 40%
許容反射電力 50W
使用温度範囲 0℃~+60℃
外形寸法 120×147×23mm
質量 820g以下
電源制御コネクタ S24B-PADSS-1(LF) 日本圧着端子製造
出力コネクタ N(J)型端子
モニタ 出力電力、反射電力
アラーム機能 反射異常、温度異常

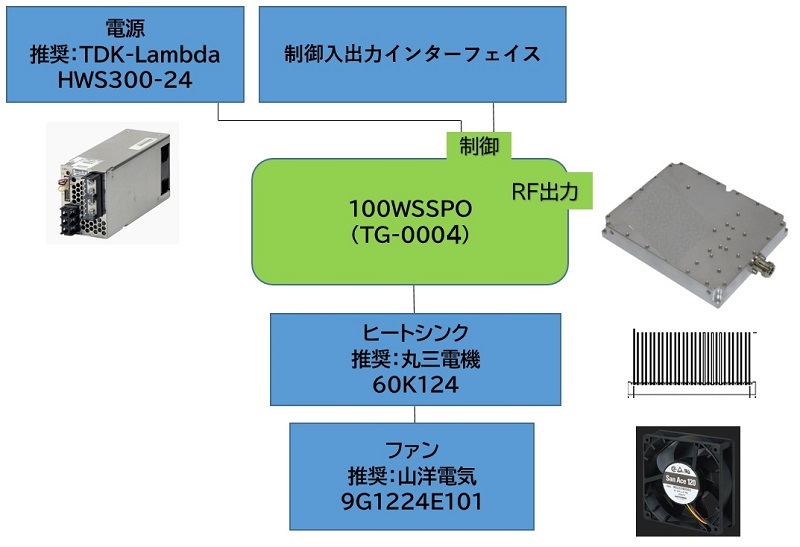

構成図

100W SSPO構成図

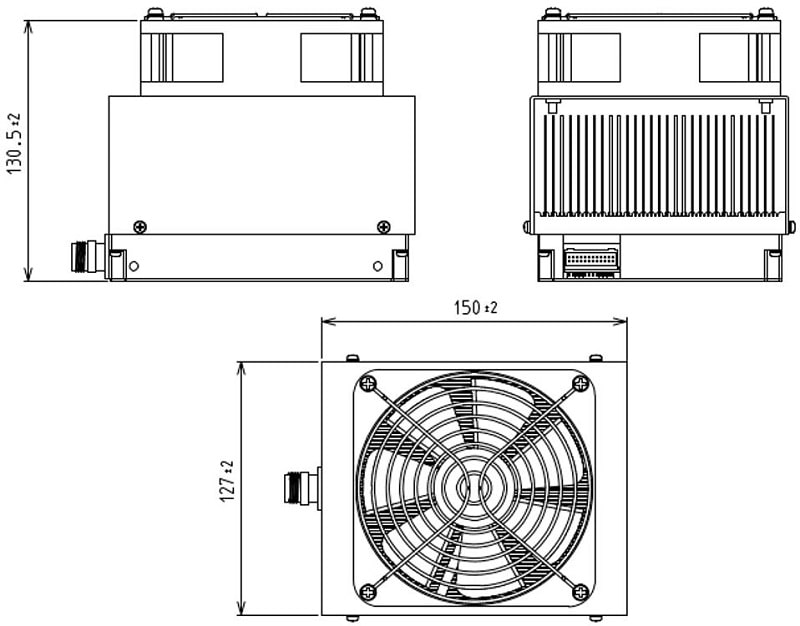

推奨:ヒートシンク・ファン取付外観図
ヒートシンク・ファン取付外観図

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
