ＰＢフリューム式の排水流量計は、水路の途中にPBフリュームという絞り部を設け限界流を発生させ水位―流量演算を行う方式の流量計です。
適応条件
水路幅：150mm（最大流量34.0m3/h）~350㎜（289.6m3/h）
測定対象：下水、排水、湧水等
必要直線部：
上流側は波立ちや急激な流量変化が無く水路幅の10倍以上の直線水路が望ましい
下流側は滞留や遡流がなく円滑に流出する水路幅の5倍以上の直線水路が望ましい
勾配：フリュームの上流は常流で絞り部分で射流が形成されること。10‰以下が望ましい
機器仕様
レベル計センサ：電波式又は超音波式
流量演算器（データロガー）：TC-660
水位入力：アナログ（DC4~20mA）
機能：水位―流量演算機能
その他：集計ソフトを標準付属
記録媒体：ＨＤＳＤカード（通信でＰＣと自動収集も可能：ご相談ください）
ＰＢフリューム：材質 FRP（詳細はお問い合わせください）
流量演算総合精度：±３％FS （排水JIS対応については、お問い合わせください）
データ集計ソフト画面例

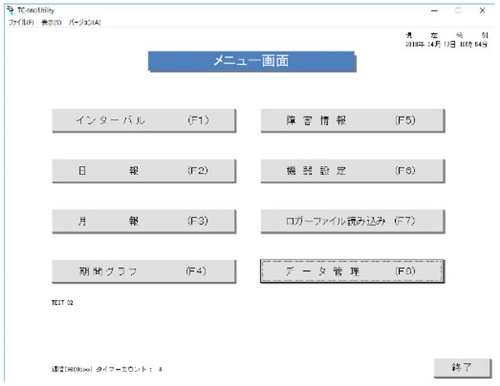

集計ソフトトップ画面
月報画面

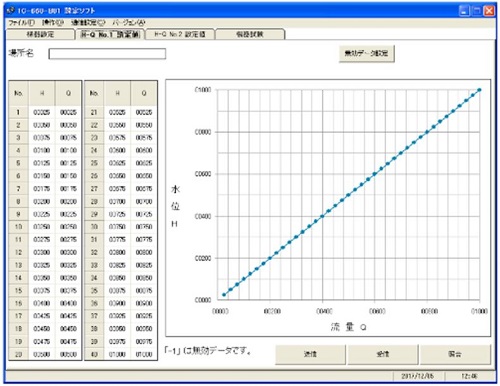

水位―流量演算データ設定画面

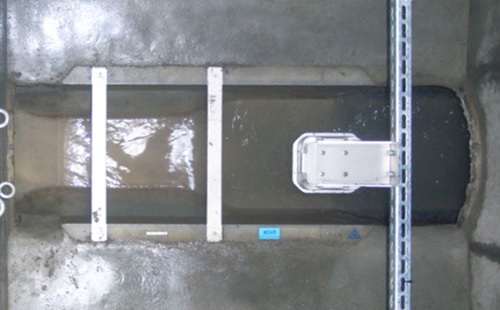

設置例
