ソリッドステートマイクロ波電源 TX-*****

製品詳細

ソリッドステートマイクロ波電源

SSPOユニットと電源ユニットを別々にしたことにより、小型化・軽量化を実現
１装置に複数台の設置が可能
 PLL(Phase Locked Loop)の採用により安定した周波数を実現

▼ 資料ダウンロード

標準仕様

型名 TX-***** 仕様により型名が変わります
発振周波数 915～2500MHz 使用される周波数をご指定ください
周波数帯域 ±50MHz(2450MHz)    使用される周波数によって帯域幅が変わることがあります
定格出力 1000～3000W 使用される出力をご指定ください
可変範囲 30～3000W
許容反射電力 1000～3000W 　
冷却方式 水冷 １ｋW：ファンによる空冷も可能
電源入力 AC200V三相
使用温度範囲    +5℃～+40℃
外形寸法


 356×482×600mm
386×346×350mm
185×230×369mm		 PSユニット
SSPOユニット
WGユニット
質量


 27kg 以下
28kg 以下
9kg 以下		 PSユニット
SSPOユニット
WGユニット
モニタ 出力電力、反射電力など
アラーム機 出力異常、反射異常、温度異常など
構成


 ①PSユニット
②SSPOユニット
③WGユニット

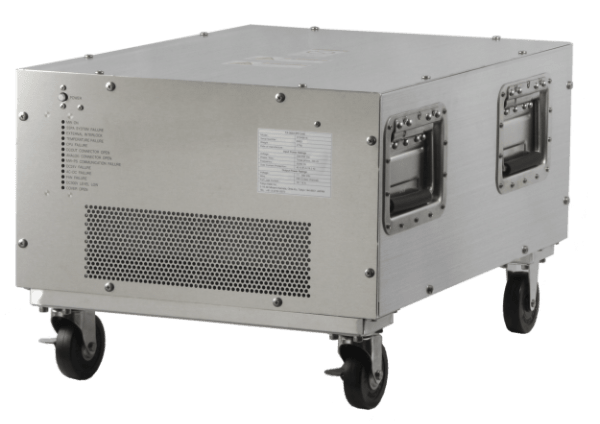

①PSユニット
（AC200V三相入力用電源ユニット）

電源ユニット

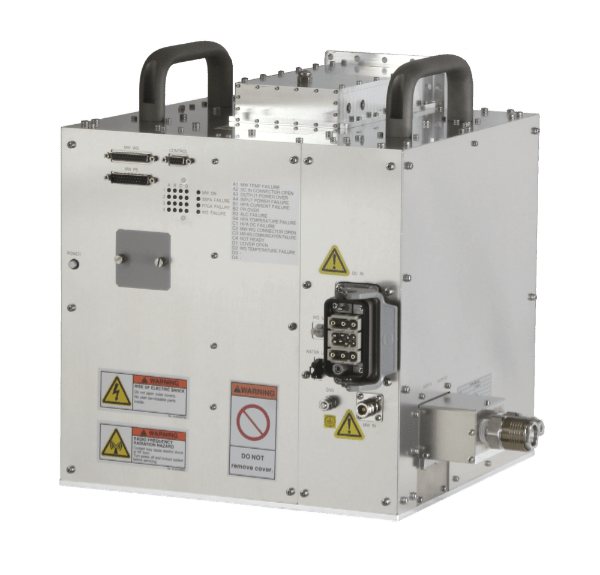

②SSPOユニット
(高出力半導体発振器）

高出力半導体発振器

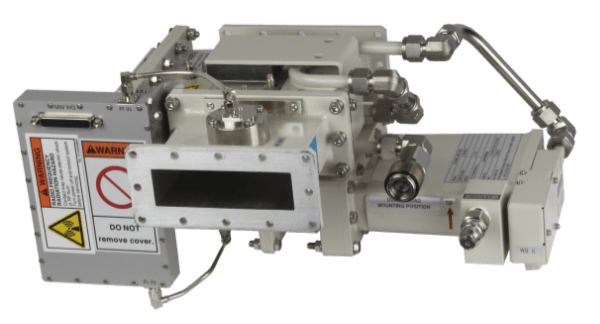

③WGユニット
（アイソレータ、方向性結合器付ウェーブガイド）


ウェーブガイドユニット

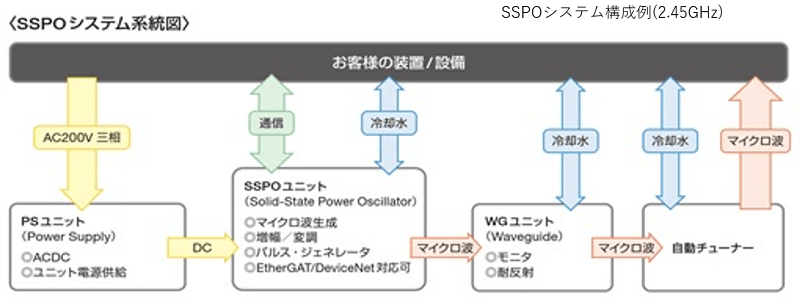

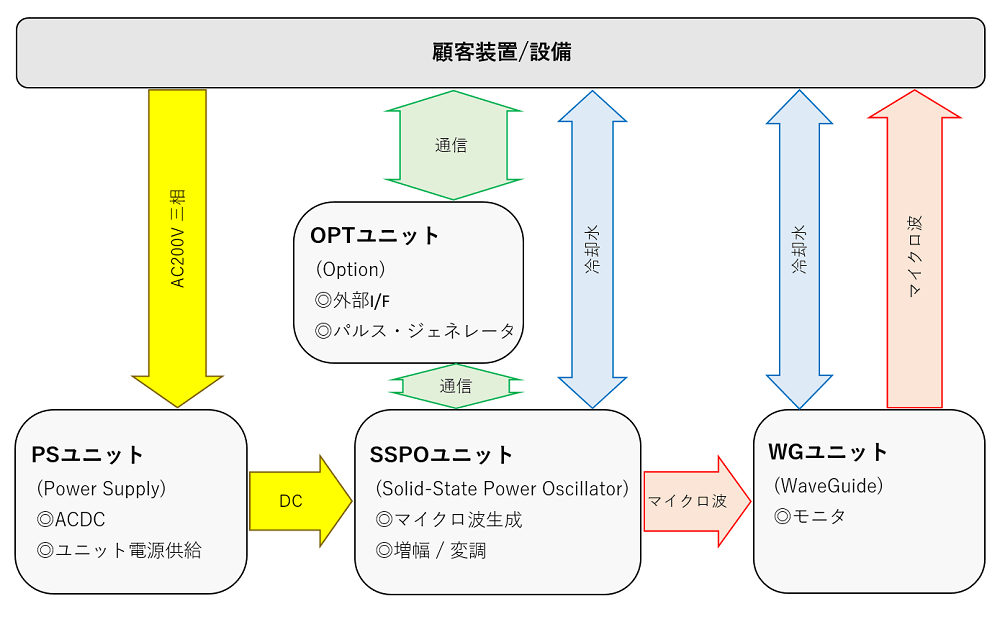

マイクロ波電源ユニットブロック図


マイクロ波電源ユニットブロック図

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
