GPSコンパス/GPS航法装置 TC-300
H1

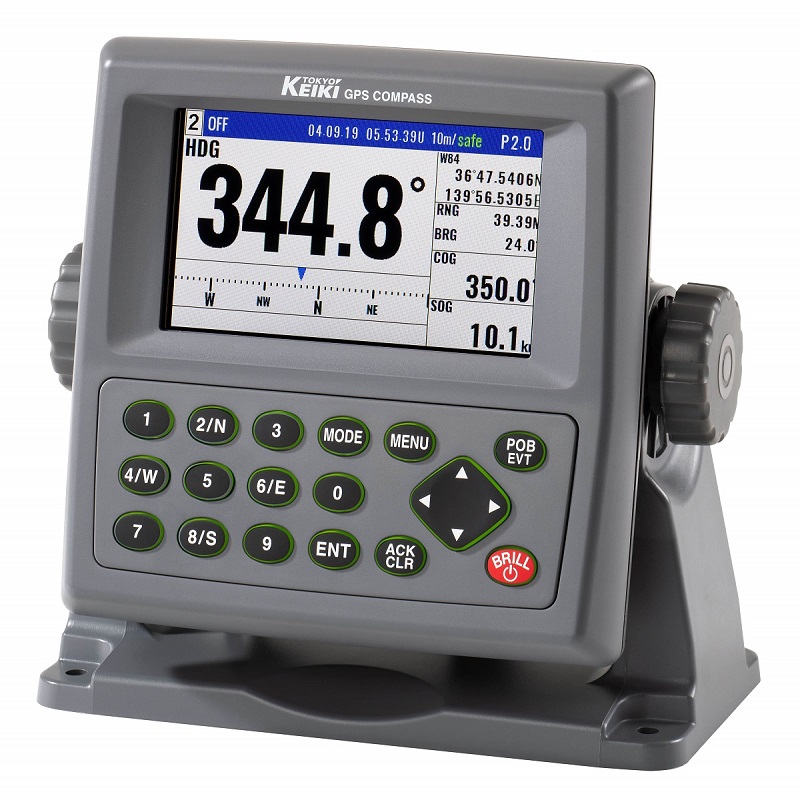

GPSコンパス/GPS航法装置 TC-300
製品詳細
tc300_202004.pdf
製品に関するお問い合わせ
保守・修理・部品購入はこちら
「東京計器」の高い信頼性を誇るコンパスの新たなラインアップとして、
4.3インチカラーLCDのGPSコンパスが登場。
特長
IMO承認のGPSコンパス(THD)とGPSナビゲータ
船首方位伝達装置および第一種衛星航法装置のJG型式承認を取得
高精度の方位、位置、速度データ
高速で安定したトラッキング能力
4.3インチの高解像度カラーLCD
SBAS(WAAS / EGNOS / MSAS)対応
仕様
型式
演算処理部:TC-300.MU/型式 表示部:TC-300.DU/GPSアンテナ:GA-14
受信周波数, チャンネル, 感度
1575.42MHz±1MHz /パラレル16チャンネル/-130dBm以下
方位静定時間, 精度, 分解能
方位静定時間:2分(ホットスタート時標準値)/方位精度:0.5°rms/方位分解能:0.1°
最大回頭速度, 追従加速度
最大回頭速度:45°/s/最大追従加速度:1g
最大ロール/ピッチ角, 基線長
最大回頭速度:45°/s/最大追従加速度:1g
測位時間
最大回頭速度:45°/s/最大追従加速度:1g
測位精度
・位置
・速度
・GPS:10m(2drms、SA=OFF、PDOP≦3)/ DGPS:3m(2drms、SA=OFF、PDOP≦3)
・1m/sec(rms、SA=OFF、PDOP≦3)
測地系
88種類(WGS-84、東京等)
表示モード
HDG1、HDG2、ROT、NAV1、NAV2、POB
位置データ表示
緯度/経度(0.0001分まで表示可能)ロランC LOP変換、ロランA LOP変換、デッカLOP変換
航法データ表示
速度、進路、目的地までの距離/ 方位/ コースずれ/偏位角/ 所要時間、日時、(UTCまたはLTC)、GPS衛星受信状況、ビーコン局受信状況、 2点間距離/ 方位の計算、POB表示
位置登録
現在位置1,000 点/任意位置9,000 点/ルート登録100 ルート( 逆ルート航行も可能)
アラーム
到着、コースズレ(航路偏差)、偏位角、走錨
補正
位置補正:緯度/経度, LOP,測地系/磁気コンパス補正:自動または手動
設定機能
航法モード(大圏/漸長)、位置表示(L/L LOP)、言語、LOP(ロランC、ロランA、デッカ)、登録位置のコメント(最大10文字)登録、距離単位選択 (nm, sm, km)、速度/進路平均化定数、DGNSSモード、ビーコン局の選択
出力データ
フォーマット:IEC 61162-1、IEC 61162-2(出力のみ)、NMEA 0183 Ver2.0
信号レベル:RS-422 /出力電流:20mA /出力周期:20ms、40ms、50ms、100ms、200ms、1s
入力データ(DATA3のみ)
RTCM SC104 Ver.2.0(DGPS)
電源電圧及び消費電力
10.8 ~31.2VDC、9W以下(24VDC時)
防水性
演算処理部:IPX0/表示部:IPX4/GPSアンテナ:IPX6
方位データ出力ポート
7ポート
機器構成
標準品
名称
型式
備考
表示機
TC-300.DU
取付け架台付き
演算処理部
TC-300.MU
受信アンテナ
GA-14
バードプロテクター付き
DC電源ケーブル
CW-276-2M
片端5ピンコネクター付き/片端未処理
接続ケーブル
CW-419-5M
片端6ピン防水コネクター付き/
片端未処理 EMIコア付き
アンテナケーブル
CW-392-15M
3D-2V 両端BNCコネクター付き
取扱説明書
和文/英文
オプション品
電源整流器, AC電源ケーブル, アンテナケーブル延長キット 他
国土交通省 型式承認
物件の名称
物件の型式
承認番号
船首方位伝達装置
TC-300
第5611号
第一種衛星航法装置
TC-300
第5612号
MED証書No.MED B00003WT
戻る
※商品の仕様およびデザインは予告無く変更する場合があります。
