超音波気体流量計 MGF-20

製品詳細

超音波気体流量計

manual_mgf_20_k12_003b.pdf 取扱説明書

超音波気体流量計MGF-20は、配管内部に絞りのないシンプルな構造により、圧力損失無く広い範囲の流速域が測定できます。

各種気体の流量管理をはじめ、大形ブロワーなどの電気コストに直接関係するプラントなどに設置することで、省エネに大きな効果が期待できます。

特長

  • 管内の流路に絞りなどの障害物がないため、圧力損失が発生しません。
  • 可動部のない構造のため、耐久性にすぐれ、メンテナンスの必要がほとんどありません。
  • 低流量域から広い流量範囲を高精度で計測します。
  • 各種パラメータ設定や動作状態の確認が行える自己診断機能など、インテリジェント機能を備えています。

構成

品名 形名 仕様(その他) 数量
超音波気体流量計 MGF-20 (仕様書参照)
流量変換器、測定管、流速検出器一体形
ケーブルグランド2個付属(電源用、計装用)
1台
温度圧力演算器 温度圧力補正機能付き ※オプション 1台
温度センサ ※オプション 1台
圧力センサ ※オプション 1台

仕様

測定対象  種類  蒸気を除く各種気体(空気、天然ガス、窒素、消化ガス、オゾンなど)
ただし以下の気体は計測不可
・密度0.8kg/m3未満の気体
・超音波の減衰が大きな気体(炭酸ガス、水素、ヘリウムなど)
・腐食性のある気体(アンモニア、塩素ガスなど)

  流体温度  -30℃ ~ +80℃
(防爆雰囲気使用時 -10℃ ~ +60℃)
  圧力  フランジ規格による
測定管  適用口径  Φ50mm~600mm
  フランジ  JIS 10K / JWWA7.5K
測定方式    超音波伝搬時間逆数差法
流量測定範囲    流速換算で-30m/s~+30m/s
正逆流計測    正流計測のみ / 正逆流計測
測定精度    読み値の±1% + フルスケールの±0.03%(口径50~300mmの場合)
読み値の±2%(口径350~600mmの場合)
※上記は弊社指定の配管条件を満たした場合でかつRe数が104以上の場合です。
 フルスケールは換算流速で30m/sを表します。
測定周期    25ms
直管長    上流速 レデューサ:15D以上、エルボ23D以上、全開弁:15D以上、半開弁50D以上
下流速 5D以上
リピータビリティ    読み値の±0.3%(流速3m/s未満)
フルスケールの±0.03%(流速3m/s未満)
 ※フルスケールは換算流速で30m/sを表します。
出力仕様  瞬時流量信号  DC4~20mA(許容負荷抵抗750Ω)
  接点出力  アラーム信号(異常値除去機能動作時)/正逆流信号
積算流量(0.1L/1L/10L)
 オープンコレクタ出力 DC30V 0.05A
  通信  RS-485通信
機能  低流量カット  指示した瞬時流量値以下をゼロ流量として出力(換算流速で0.1m/s)
  異常値除去  計測値が不安定になった場合に、アナログ出力を直前に保持
  受波なし処理 受波が得られず計測ができない場合、アナログ出力をLow又はHighに遷移
電源電圧    AC85~264V 50/60Hz
消費電力    33VA以下
周囲温度    -20~+60℃ / -10~+55℃(防爆)
構造    JIS C 0920 IP65相当
非防爆 / 防爆(変換器:耐圧防爆Exd II BT6、検出器:特殊防爆 Exs II T6)
材質/塗装    変換器:アルミ合金/メラミン樹脂焼付(2.5G8/2)
適用ケーブル    導体部公称断面積1.25m㎡以上、仕上外径Φ10~13.5mm
ケーブルグランド    電線管接続口:G3/4めねじ、耐圧パッキン式引き込み金具付き
電源用×1、計装用×1

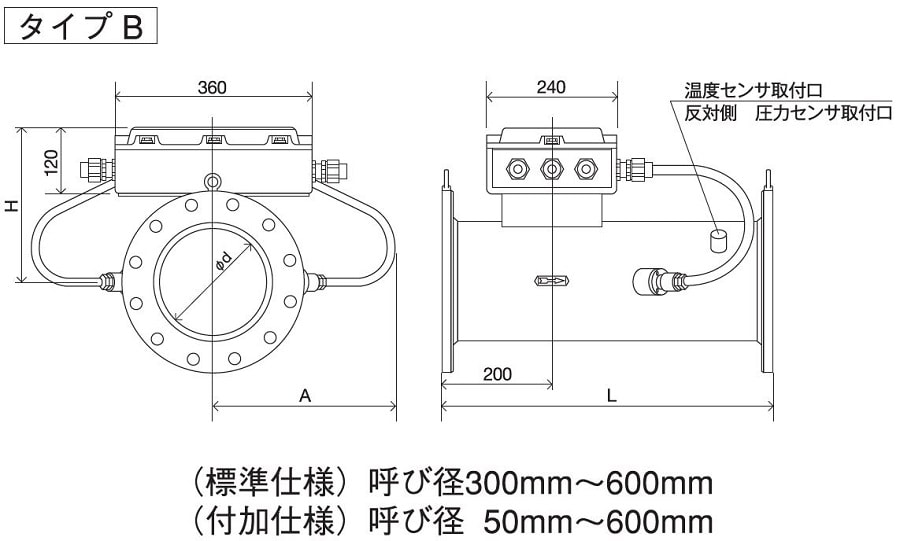

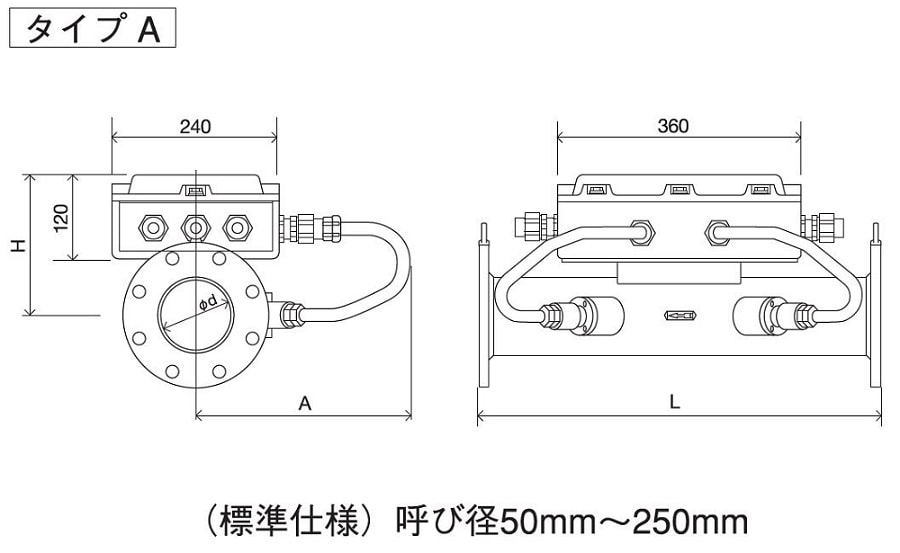

外形図

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
