高精度超音波流量計 UFR-1000

製品詳細

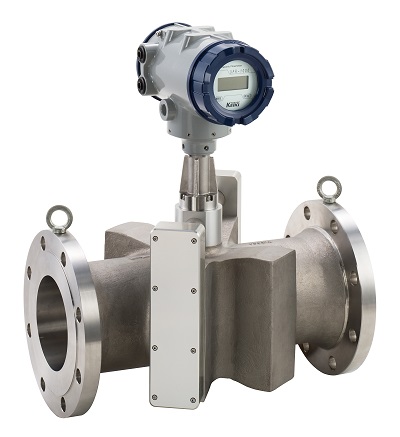

高精度超音波流量計

UFR-1000は、平行4測線測定方式と最新の信号処理技術の組み合わせにより、読み値に対して±0.15%という従来にない高精度を実現した超音波流量計です。

高精度を要求される流量監視や流量制御だけでなく、流量校正設備の基準用流量計としてご使用いただけます。

仕様

項目  内容
構造 検出器・変換器一体形、フランジ取付接続
適用流体  上水、純水、工業用水など超音波が伝搬する均一液体
濁度  10000 mg/L (度) 以下(気泡を含まないこと)
呼び径 100、150、200、250、300mm
測定方式  超音波パルス伝搬時間差方式(平行4測線)
フランジ規格 JIS 10K、20K RF(平面座)
使用圧力/
最高許容圧力
10K RFフランジの場合
 使用圧力:1MPa、最高許容圧力:1.4MPa
20K RFフランジの場合
 使用圧力:2MPa、最高許容圧力:3.4Pa
注1)フランジ接続部を除く設計圧力は8MPa at 120℃
本体材質 SCS13A
流体温度範囲 -20 ~ +120℃ (管内が凍結しないこと)
動粘度 0.1~400mm2/s
周囲温度範囲 −20 ~ +60℃
流速計測範囲 −10 ~ +10m/s
ローカット 流速 0.1m/s (標準設定)
精度 ±0.15% RD ~ ±0.5% RD ※詳細は精度欄を参照ください。
計測モード 正方向計測モード(Forward Flow):標準
両方向計測モード(Both)    :ステータス出力で逆流検出を選択した場合
注)両方向計測モードの場合、精度は±0.5% RDのみとなります。
出 力 アナログ出力 絶縁アクティブ出力4~20mADC
 警報時出力:3.6mADC(標準)又は21.6mA出力
 最大負荷抵抗:600Ω
 精度:計測値(デジタル)に対し±0.1%FSを加算
パルス出力 絶縁オープンコレクタ出力(Max. 30VDC、50mA)
2系統同時出力
最大周波数:10kHz、ON時電圧1.5V以下
パルス幅 :Duty50%(1:1)但し、10Hz以下はON幅50ms固定
ステータス出力 絶縁フォトMOSリレー出力(Max. 30VDC、50mA)
ノーマルオープン、ON時電圧1.5V以下
アラーム/逆流検出から選択
出力伝送距離  Max.1km(アナログ出力、ステータス出力)
パルス出力は周波数により伝送距離が変わります。
例)10kHz時:最大250m
表示 7セグメント 8桁×1行 LCD
瞬時流量、流速、積算流量(正方向)、パーセント流量、音速を切替表示
電源  85 ~ 240VAC 50/60Hz
20~30VDC
注)手配時に選択してください
消費電力  Max. 10W
変換器塗装色 メラミン焼付塗装
筐体:マンセル10B8/4、蓋(前後):マンセル2.5PB4/10
防水構造 IP66
防爆構造 非防爆

流量範囲

呼び径
(mm)
計測可能下限流量(m3/h)
(流速換算:0.1m/s)
保証最小流量(m3/h)
(流速換算:0.5m/s)
保証最大流量(m3/h)
(流速換算:10m/s)
100 2.7 13
270
150 6.0 30
600
200 10.0 50
1000
250 16.0 80
1600
300 23.0 110
2300

精度

精度 精度保証条件
± 0.15% RD ①当社指定の整流器付上流管、下流管付
②実流校正を実施(使用条件と同じ液体・流量範囲で校正)
± 0.5% RD ①当社指定の整流器付上流管、下流管付
②実流校正を実施(当社指定の流速ポイントで校正)
 精度を保証する流量範囲は、流量範囲表を参照
 精度±0.15%RDは実流が可能な液体のみ適用

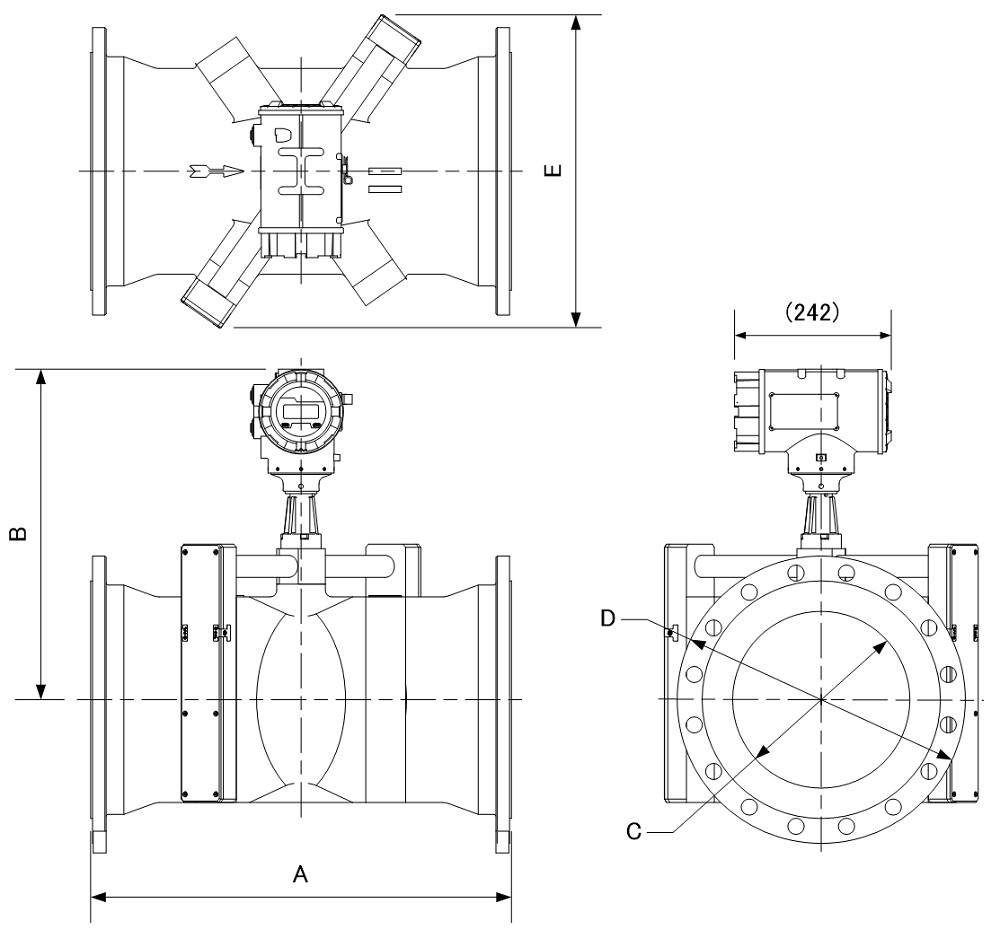

外形寸法

呼び径
(mm)
フランジ A
(mm)
B
(mm)
φ C
(mm)
φ D
(mm)
E
(mm)
概算質量
(kg)
100 JIS 10K 450 411 97.1 210 308 50
JIS 20K 225 60
150 JIS 10K 490 436 143.2 280 352 80
JIS 20K 305 90
200 JIS 10K 540 462 190.9 330 398 110
JIS 20K 350 120
250 JIS 10K 590 487 237.2 400 442 150
JIS 20K 430 170
300 JIS 10K 650 513 283.7 445 486 180
JIS 20K 480 210

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
