動的再構成プロセッサ搭載 フレームグラバーボード DAPDNA-CP300

DAPDNA-CP300 主な仕様

動的再構成プロセッサ	DAPDNA-IM2A x 1
PCI Express	Gen2準拠 (4レーン)
Camera　Link	Base Configuration　 x 1 または Medium Configuration x 1
DDR3 SDRAM	1Gバイト
汎用I/O	3.3V C-MOS 入力/出力 各８ビット

Microsoft Visual C++ 用 SDKが付属
グラバーボード上で動作する各種画像処理やカメラの制御をPCから行うため、Microsoft Visual C++ で利用できるライブラリやプロジェクトテンプレートが付属しており、PC上のプログラムを作成することで高性能な画像処理システムを構築可能とします。

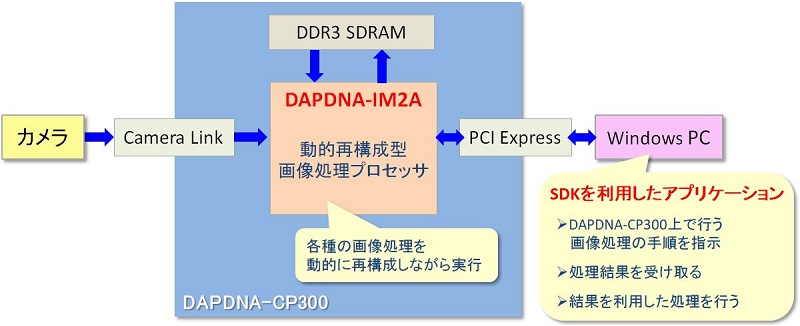

 DAPDNA-CP300 SDKを使ったアプリケーションの動作イメージ

各種アプリのノウハウがつまった高速画像処理を提供、拡張性に制限なし
SDKで提供される画像処理コマンドの一覧を以下に示します。

RAWデータ変換	デベイヤー処理	グレースケール出力デベイヤー処理	グレースケール化
RGB化(面順次→点順次)	2 値化	矩形クリッピング	拡大
縮小	鏡像変換	90度単位回転	輝度補正
レンズシェーディング補正	膨張フィルタ	収縮フィルタ	接続フィルタ
3×3汎用フィルタ	5×5汎用フィルタ	ラプラシアンフィルタ	平均化フィルタ
中央値フィルタ	切断フィルタ	反転フィルタ	鮮鋭化フィルタ
絶対値差分	ヒストグラム	JPEGエンコード

これらの動的再構成プロセッサ上で実行される画像処理は、各種の検査装置やマルチファンクションプリンタ等のアプリケーションで培ってきた動的再構成のノウハウが詰まった高効率ライブラリです。

この他にも以下のようなオプションライブラリを準備しています。
・ラベリング
・正規化相関サーチ
・オプティカルフロー
・検査用画像比較
・その他


これらの画像処理は動的に再構成して実行するので、追加するにあたり物理的な制限はありません。
この他の処理についても、ご要望があればご相談ください。
