I/O拡張モジュール EXM Series

製品詳細

I/O拡張モジュール

建設機械向けに開発された堅牢なコントローラ(電子制御装置)です。
車載ネットワーク(CAN)に接続することで、I/Oを自由に拡張することができます。
メインコントローラの機能を補完し、ワイヤーハーネスを削減することで シンプルで柔軟な車両システムを構築することができます。
これにより開発期間の短縮、組立工数の削減に貢献します。

▼ 資料ダウンロード

exm_size.pdf 外観寸法

拡張コントローラ EXMシリーズ

特長

  • メインコントローラの機能を補間
  • CANバス接続で必要なだけ増やせる
  • CAN通信による省配線化
    • 配索の難しい狭小部
    • ハーネスのコスト、重量を削減

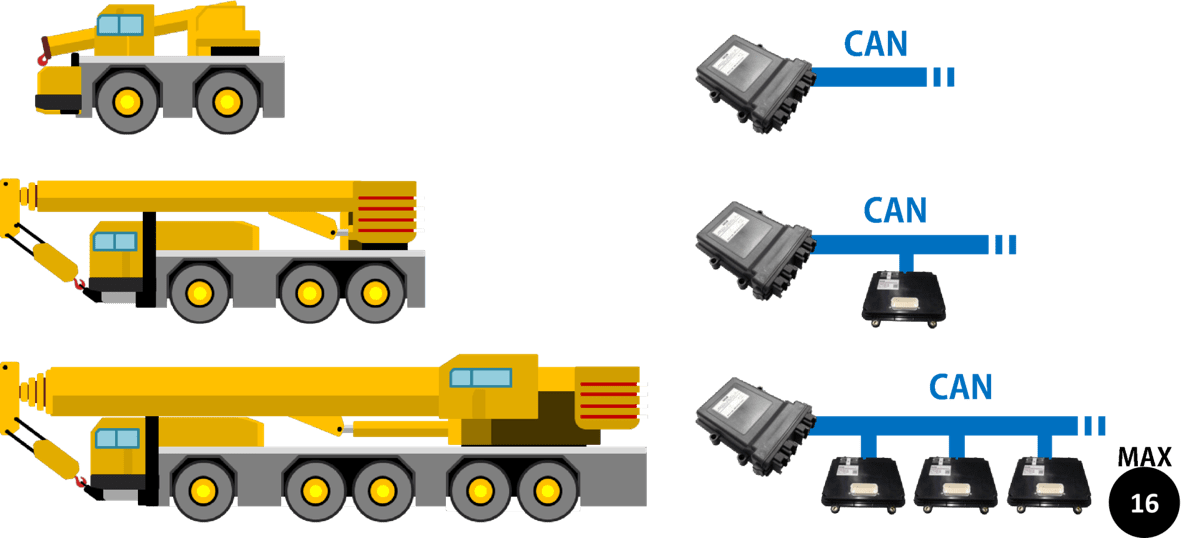

CANバス接続で必要なだけ増やせる

CANバス接続で必要なだけ増やせる

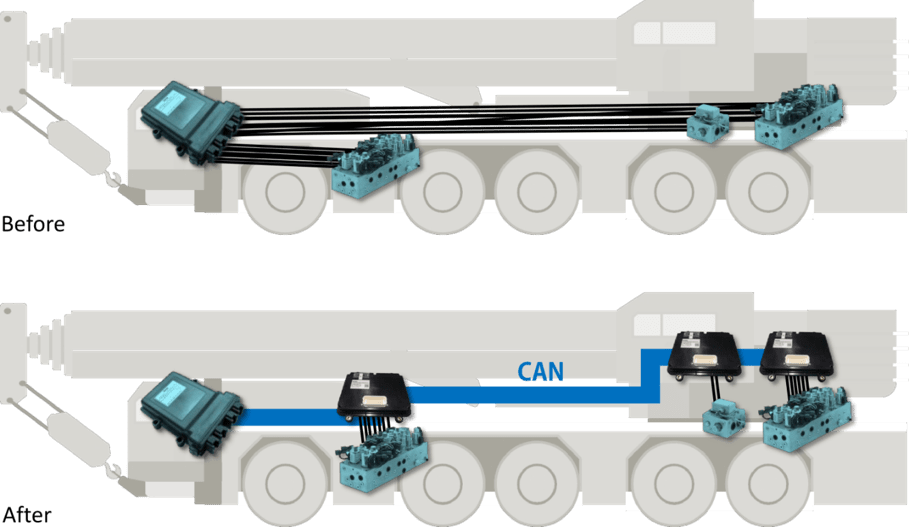

CAN通信による省配線化

CAN通信による省配線化

ラインナップ

  • EXM1000
    • 万能タイプ
    • 豊富な入出力回路
      • 比例電磁弁アンプ
      • 回転数入力
      • アナログ入出力
      • ON/OFF入出力
  • EXM2000
    • 比例弁制御に特化
    • 1台で12ch駆動可能

EXMシリーズ共通仕様

項目 仕様
作動温度範囲 -40℃～+80℃
保存温度範囲 -40℃～+85℃
耐振動 7G 33Hz正弦波, 上下4h, 左右2h, 前後2h
電源電圧範囲 DC8V～32V 逆接保護、ロードダンプサージ保護あり
保護等級 IPx5
IPx7 		3mより毎分12.5Lの噴流
水面下1m, 30分
ID設定スイッチ 1 ロータリ・コードスイッチ
CAN 1ch CAN2.0B ISO 11898（CAN Hi-Speed規格）

EXM1000仕様

項目 仕様
ON/OFF入力 8ch プログラマブル・プルアップ
ON/OFF出力 8ch 2A/ch　ハイサイド専用×6ch　ローサイド兼用×2ch
アナログ入出力 8ch 耐圧32V
入力専用×4ch
出力兼用×4ch 4-20mA又は0-5V
モータードライバ 1ch ON/OFF出力のうち2chを使用
正転・逆転・速度制御可能
比例電磁弁アンプ 2ch 0～2A/ch ディザ周波数調整可能
回転数入力 2ch パルス又は正弦波、ON/OFF入力とポート兼用
ギヤトゥースセンサ使用可能

EXM2000仕様（開発中）

項目 仕様
比例電磁弁アンプ 12ch 0～2A/ch ディザ周波数調整可能
