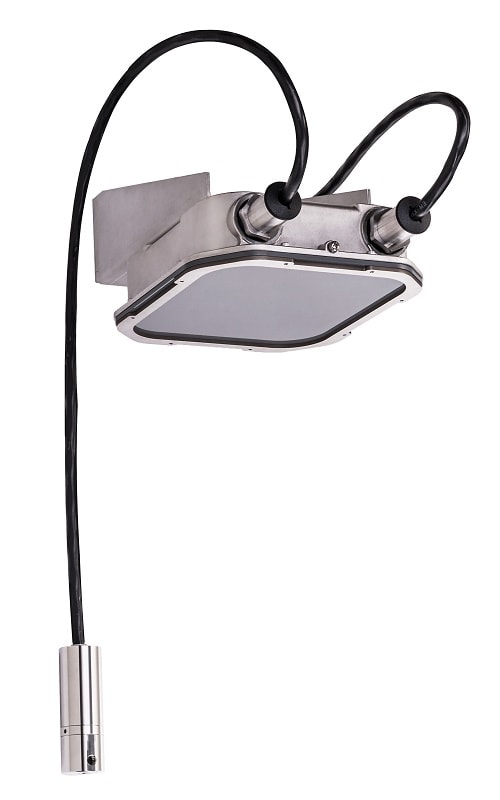

【マンホール水位監視】溢水対策用レベル計 RPL-10

製品詳細

氾濫被害の軽減に向けた新しいご提案

(NETIS登録番号：KT-240114-A)
近年多発する局地的な集中豪雨等によってマンホールから水が溢れる内水氾濫のリスクが高まっており、マンホール内の水位監視が求められています。こうした内水氾濫の水位監視という新たなニーズにお応えするために開発したのが溢水対策用レベル計RPL-10です。
電波式レベル計と圧力式レベル計のメリットを融合し、マンホール内の水位を確実に測定します。
氾濫被害の軽減に向けた東京計器からの新しいご提案です。

RPL-10は、NETISに登録されています。 NETIS掲載ページ

NETISについて

NETIS（New Technology Information System）とは、新技術情報提供システムのことで、公共工事等で活用する新技術をまとめたデータベースです。国土交通省が新技術に関わる情報を一般に提供し、新技術の活用を推進する目的で運用しています。公共工事等においてNETIS に登録された新技術を活用する事により、コストの縮減や工期の短縮が期待でき、技術評価点および工事成績評定点の向上が見込めます。

お問い合わせ

▼ 資料ダウンロード

RPL-10_202603.pdf

manual_RPL-10_K19-001D.pdf 取扱説明書

製品の特長

電波式と圧力式を組み合わせたハイブリッド方式

電波式レベル計と圧力式レベル計を組み合わせることで、それぞれの測定方式が持つ特長を活かした水位測定を実現します。
通常時から増水時まで、幅広い水位範囲の測定に対応します。

マンホール上部までの水位測定に対応

圧力センサを下水道管渠より上部に設置することで、増水時にもマンホール上部までの水位測定が可能です。
水没する可能性がある環境での水位監視に対応します。

絶対圧方式とIP68の保護性能

圧力式には中空ケーブルが不要な絶対圧方式を採用。
さらに、IP68（水中10m・24時間）の保護等級に対応し、水位上昇によって水没する可能性のある環境での使用を想定しています。

水位変化に応じて測定方式を自動切換

通常時は電波式で測定し、水位上昇によって電波式の測定範囲を超えると圧力式へ自動的に切り換わります。
水位下降時には再び電波式へ戻るため、測定方式を手動で切り換える必要はありません。
圧力式の計測値補正には電波式の測定値を利用し、測定方式が切り換わる際も測定値は連続的に出力されます。

仕様

動作方式	マイクロ波パルスレーダ／圧力センサ併用式
マイクロ波出力	周波数	5.8 GHz
	出力電力	35µV/m 以下 @3m (微弱電波) ^※1
マイクロ波照射角度	電波式レベル計・縦方向 (長手方向)：50° 横方向 (短手方向)：23°
適用水路径	200R以上 (φ400以上)
測定範囲	18m (電波式 10m、圧力式 8m)
測定周期	1秒
動作電源	2線式 DC 16V ～ 36V
許容負荷抵抗	360Ω以下 (24V入力時)
アナログ出力	電流範囲	DC 4mA ～ 20mA
	分解能	0.4 µA
	アラーム出力	Hold／Low (3.9mA)／High (22mA)
	温度依存性 ^※2	±0.05％FS/10K 及び 0.5%FS p-p 以下
デジタル出力	通信方式	HARTモデムを利用した通信 ^※4
	分解能	1mm
周囲温度	-20℃ ～ +70℃ (ただし、圧力センサ水没時に水が凍結しないこと)
材質	筐体	ステンレス鋳物 (SCS14)
	アンテナ面	硬質塩ビ耐熱グレード
	圧力センサ	SUS316L / エポキシ樹脂
	ケーブルグランド	SUS316 / 66ナイロン
	電源ケーブル (被覆)	PE
	センサケーブル (被覆)	PVC
保護等級	IEC 60529 (JIS C0920) IP68 (水中10m / 24h)
外形寸法	192 (幅) × 172 (長さ) × 54 (高さ) ^※3
重量	約 4.5kg
壁取付金具	材質：SUS304またはSUS316から選択
天井取付金具	材質：SUS304またはSUS316から選択
圧力センサ取付金具	材質：SUS316L

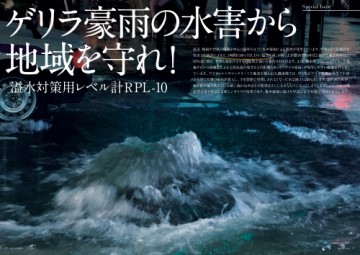

広報誌でのRPL-10特集記事
