振動検出器 VD-10 / VD-10E

製品詳細

振動検出器

manual_vd_10_k14_005d.pdf 取扱説明書(VD-10)

manual_vd_10e_k14_006d.pdf 取扱説明書(VD-10E)

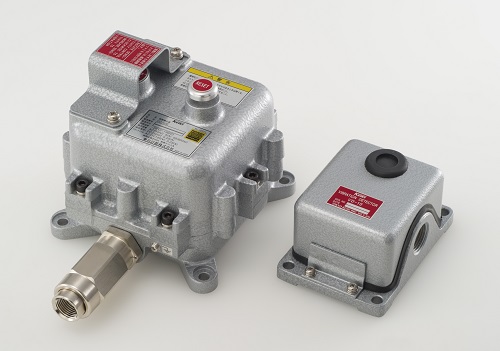

VD-10シリーズは、機械装置の異常を早期に検出するための振動検出器です。

一般形のVD-10と国内の防爆基準に合格した防爆形(耐圧防爆構造)VD-10Eの2種類があります。ポンプ、モータ、ファンなどに直接取り付けて、これらの装置の機械的故障を異常振動として検出します。

仕様

1. 設定範囲
 ・設定可能範囲  0~44.1m/s2(0~4.5G)
 ・推奨設定範囲   4.9~44.1m/s2(0.5~4.5G)
 ※上記の加速度設定範囲・推奨設定範囲は水平に取り付けた場合のものです。
 ※振動検出器は取付面に対し垂直な方向の加速度に対して動作します。
  検出したい加速度に対して垂直になるように設置してください。
  また、回転機器においては軸のラジアル方向に対して取付面が垂直になるように設置してください。
 ※4.9m/s2(0.5G)以下の設定は避けてください。

2.周波数範囲  0~300Hz

3.警報出力
 ・出力形式  ドライ接点出力
 ・接点形式  単極双投(SPDT)
 ・接点容量  VD-10E
  250VAC, 5A(抵抗負荷)
250VDC, 0.25A(抵抗負荷)
  VD-10
125/250VAC, 3A(抵抗負荷)
125VDC, 0.5A(抵抗負荷)
250VDC, 0.25A(抵抗負荷)

4.精 度  ±2.21m/s2(±0.225G)

5.リセット  下記のいずれも可能
リセットボタンの操作による現場リセット(マニュアルリセット)
リセット電源供給による遠隔リセット(リモートリセット)

6.リセット電源  100~125VAC/DC(両用)
ACの場合50/60Hz(両用)

7.リセットコイル定格  VD-10E
  125VAC/DC, 0.23A
時間定格2min, 耐熱クラスA
  VD-10
100VAC/DC, 0.23A 5分間
110VAC/DC, 0.23A 3分間
115VAC/DC, 0.23A 2.5分間
125VAC/DC, 0.23A 2分間

8.消費電力  約25VA

9.塗装・塗色  ハンマートーン焼付塗装/グレー(マンセルN7)

10.構造 / 環境仕様
 VD-10/VD-10Eのそれぞれの仕様は下記表の通りとなります。
    項目 VD-10 VD-10E
    構造 IPx4相当(防まつ形)(JIS C 0920) 非防水構造※1
    防爆仕様 非防爆構造 耐圧防爆構造(Ex db ⅡB+H2T6 Gb
    電気配線接続口 Rc 3/4 (PT 3/4) G1/2(付属ケーブルグランドによる)※2
    材質 取付台:アルミ合金鋳物(AC4C-F)
    カバー:アルミ合金板(A5052)
    アルミ合金鋳物(AC4C-F)
    質量 約0.9kg 約4kg
    使用環境 温度範囲 :-20~+80℃
    湿度範囲 :35~95%(RH)
    温度範囲:-20~+50℃
    湿度範囲 :35~95%(RH)
    ※1 屋外で使用する場合、IPx3相当の防雨カバー(オプション)が必要となります
    ※2 付属の耐圧防爆型パッキン式ケーブルグランドを必ず使用してください

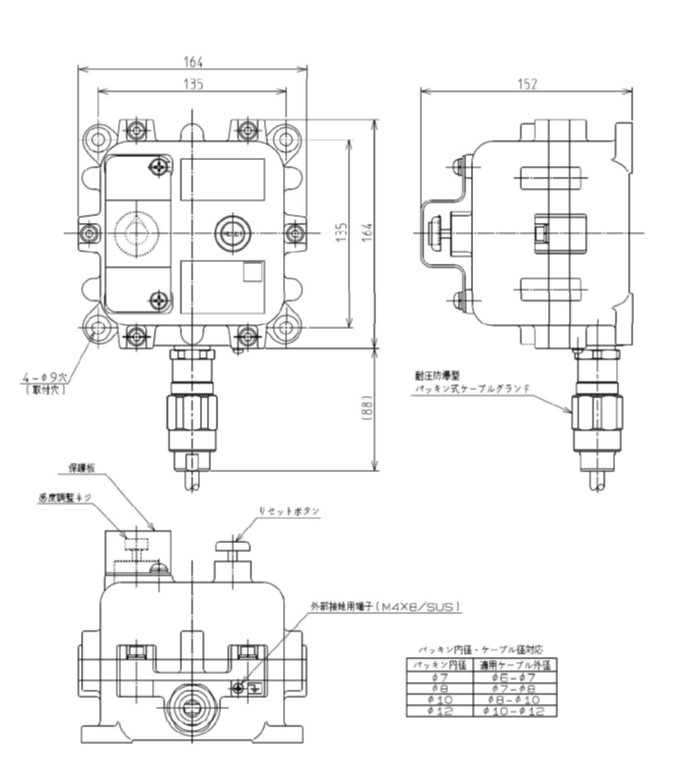

外形図

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
