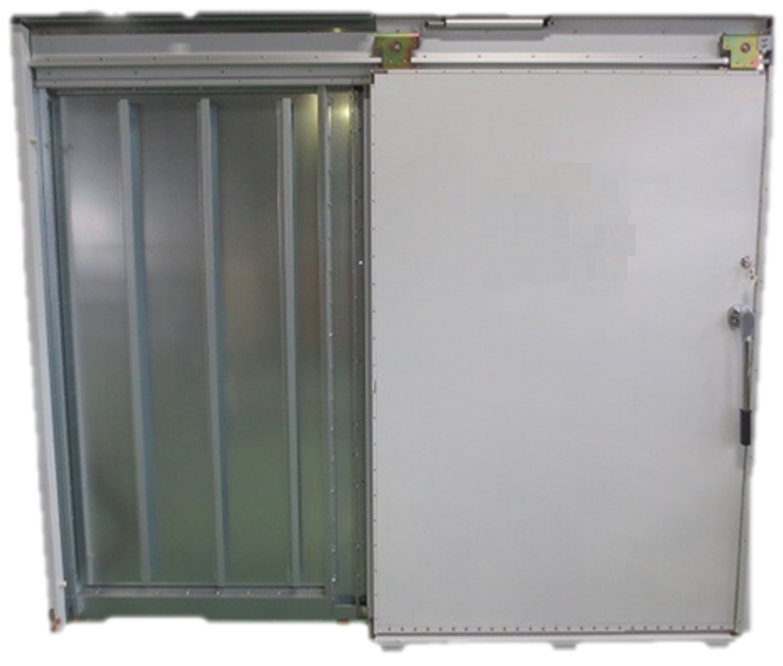

遮音シールド引戸

製品詳細

遮音シールド引戸

“オリジナル遮音技術”により、スライドタイプにおいて優れた遮音性能を実現!

特長



・遮音性能:500Hzにて30㏈以上の遮音性能
・バリアフリー引き戸:段差のないフラットな床面
・開き戸と違い扉の開閉スペースが不要な為、室内空間を有効に活用
・電波シールド性能:30MHz~130MHzの周波数において100㏈以上の減衰性能
・パネル/築造工法を問わず施工可能



仕様

製品名称 MRI用遮音シールド引き戸
性能 遮音性能 30㏈以上  @500Hz ※遮音等級T-3 程度
電波シールド性能 100㏈以上 @30MHz ~ 130MHz
サイズ 有効開口(標準) ※W1200×H2100
使用材料 仕上げ面 扉本体 SUS304 HL t=1.5
扉枠 SUS304 HL t=1.5
扉内充填 グラスウール 32㎏/㎡
ブラスターボード t=12.5

メンテナンスに関して



・消耗品であるシールド材を定期的に交換することで、シールド性能の維持が可能
・交換性を重視し各部をユニット化したことにより短時間でシールド材の交換が可能



各種試験に関して



当社では安心してお客様に使用して頂くため、当社保有の試験設備により性能評価を行っております。

・遮音性能測定
 JIS A417:2000
 ※(建築物の空気遮断性能の測定方法)を参考に測定

・電波シールド性能測定
 MIL-STD-285を参考にして、性能評価については挿入損失法を採用

・耐久試験
 電動アクチュエーターを使用し、10万回まで開閉試験を実施







戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
