关于Print-CAP

特长

• 操作简单
  操作系统是人们日常熟悉的Windows画面。可使用鼠标，触摸式屏幕等进行简单的操作。
• 显示清晰
  17英寸显示器作为标准装置。可在对应于Windows的专用程序上阅览所需的画面及情报。
• 高精度摄像机
  使用高分解率，高性能的3线式CCD摄像机。可以捕捉到高速移动的印刷物上人眼难以分辨的微小颜色变化等。
• 大容量的外部存储记忆装置
  PD驱动器(650MB)作为存储记忆的标准装置。可选择附加部件DVD-RAM驱动器(最高5.2GB)。可对带有缺陷图像的检查结果进行保存。(1GB可储存约5张图像)
• 联网对应
  可以与现有的内部LAN进行连接。由于是以Windows为基础的操作系统，可顺利地与主站或其它终端进行数据交换。

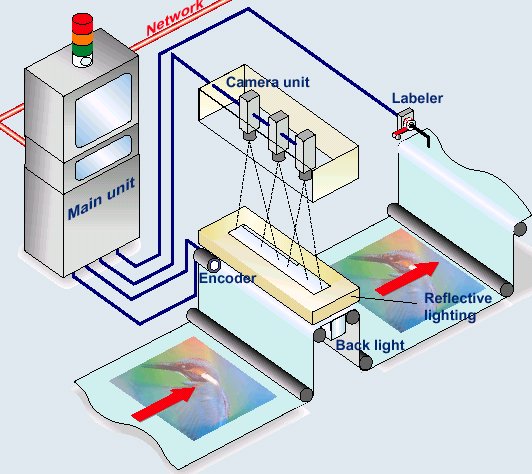

系统构成


Print-CAP是根据用户的需求，利用东京计器的最新图像处理技术及软件技术相结合而开发的印刷检查装置。对于印刷物的检查，至今为止多数仍依靠操作者的目视来进行，当在高速印刷机上进行大量印刷时，人眼的能力是非常有限的，并且当印刷缺陷上能完全被检查出时，上仅会直接造成废品损失，同时会失去用户的信赖。Print-CAP利用最新型的CCD摄像机和画像处理技术，无需依靠操作者的经验即可完成高速且高精度的印刷物检查。
Print-CAP是集高精度摄像机，画像处理技术，以Windows为基础的环境软件而构成的最新型印刷物检查装置。在设计上适应于在线，离线等各种操作条件。由于摄像机的台数可以任意选择，因而更能满足用户的检查精度要求。本装置上仅可对印刷物进行检查，也可对无图案的薄膜，胶片，纸张等进行检查。

• 3线式CCD摄像机
  本系统使用rgb（红绿蓝）3色CCD摄像机。根据用户对检查精度的要求选定摄像机台数。
• 编码器
  监测印刷物的移动速度和距离，与摄像机保持同步，记录缺陷所在的位置。
• 照明
  利用反射照明及透射照明以摄取鲜明的画面。
• 硬件处理
  实时读取高速移动的被检查物的画像数据，运用专用的硬件进行瞬间的缺陷判断处理。
• 软件处理
  利用专用软件任何人均可进行检查的设定。同时可进行缺陷画面的显示，检查结果的记录与管理，存盘（PD）操作，输出打印，通过网络进行数据的交换等操作。



检查出的缺陷例

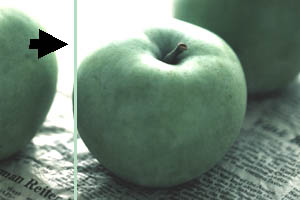

Print-CAP可检查出浅色污点 (水 油 印油等)， 刀丝，鱼眼状斑痕，文字漏印，异物(黑点 毛发 虫等)，重影，皱纹等缺陷。

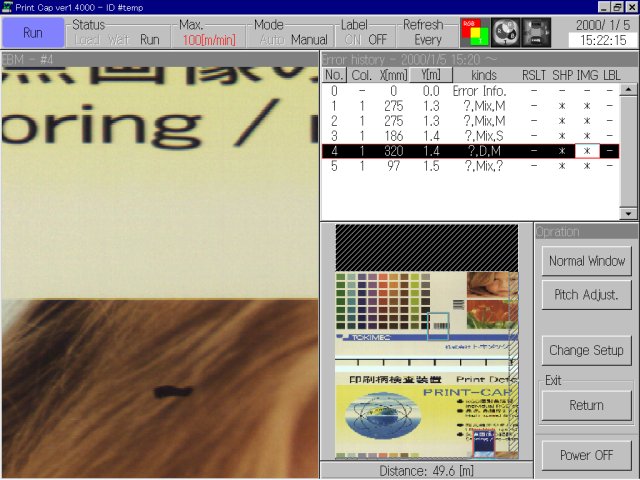

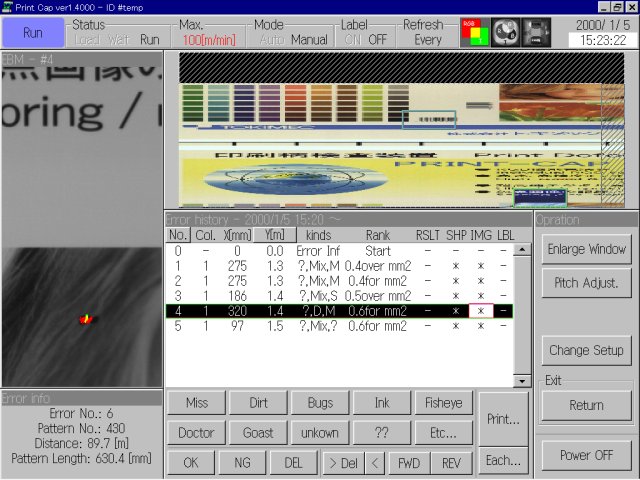

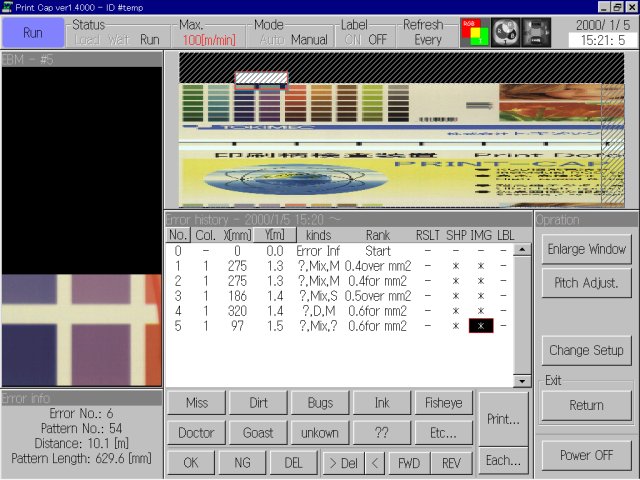

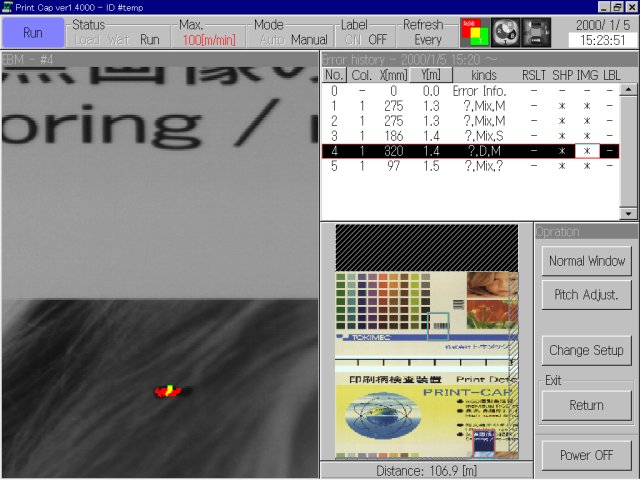

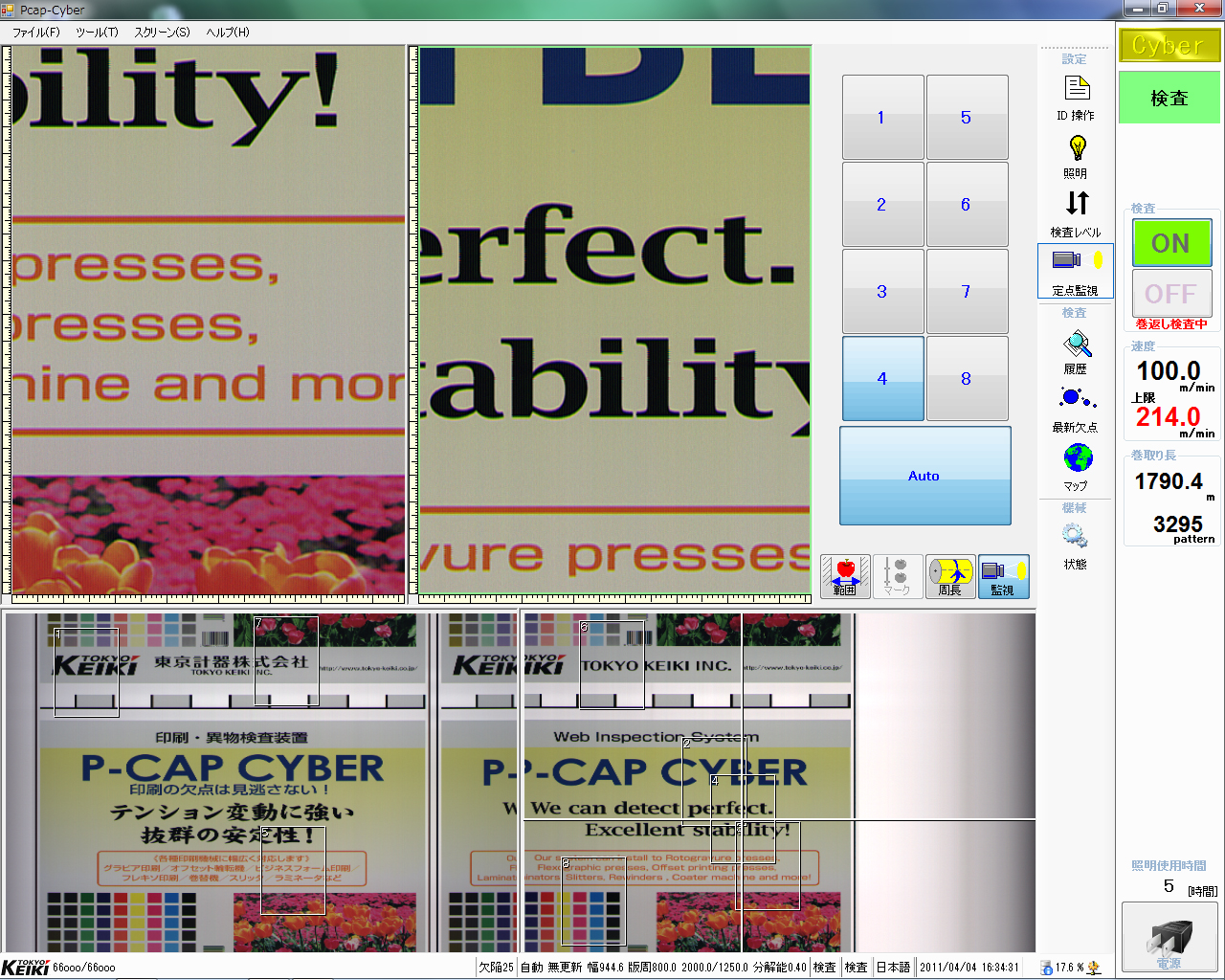

操作画面例

Print-CAP的操作画面，是顾及用户接口使任何人都能简单地进行操作。
点击各个画面，可以放大阅览。
