ソリッドステートマイクロ波電源（X帯150W） TX-0001

製品詳細

GaNを採用
独自の合成器により高出力化を実現
PLL（Phase Locked Loop)の採用により安定した周波数を実現
*GaN：ガリウムナイトライド（Gallium Nitride）とも呼ばれる窒化物半導体のこと

標準仕様

型名 TX-0001
発振周波数 9.3～9.7GHz
周波数帯域 ±200MHz
電源電圧 AC100V
定格出力 150W(CW)
可変範囲 5～150W 1Wステップ
許容反射電力 450W(CW)  10sec以内
使用温度範囲 0℃～+40℃
冷却方法 強制空冷
外形寸法

 350×600×600mm
90×250×300mm		 SSPAユニット
発振器ユニット
質量

 45Kg 以下
3.5kg 以下		 SSPAユニット
発振器ユニット
マイクロ波入力 SMA(J)
マイクロ波出力 導波管 WR-90
出力位相モニタポート　 SMA(J)
通信コネクタ RJ-45
モニタ 出力電力、反射電力、温度、位相
アラーム機能 出力異常、反射異常、温度異常
保護機能 過電流、温度
構成

 ①SSPAユニット
②発振器ユニット

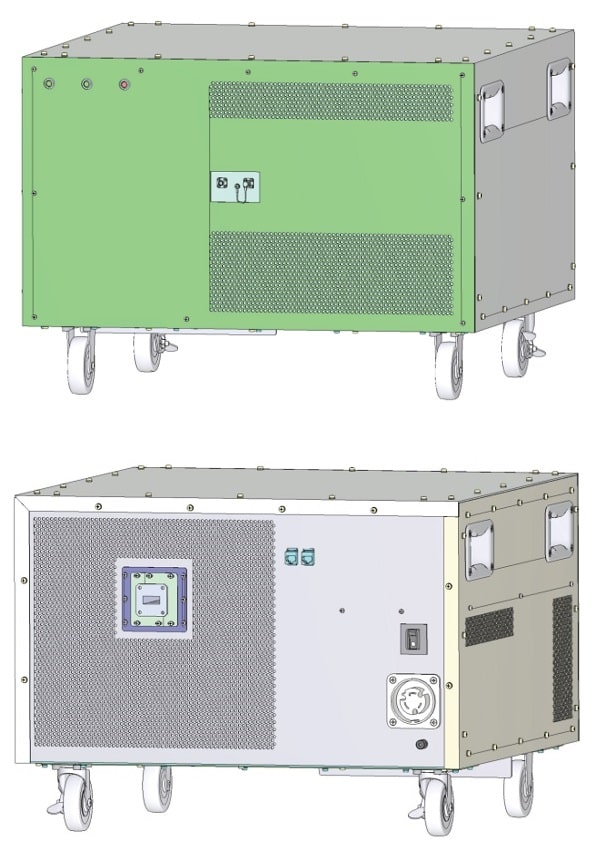

①SSPAユニット
（高出力半導体増幅器）
SSPAユニット

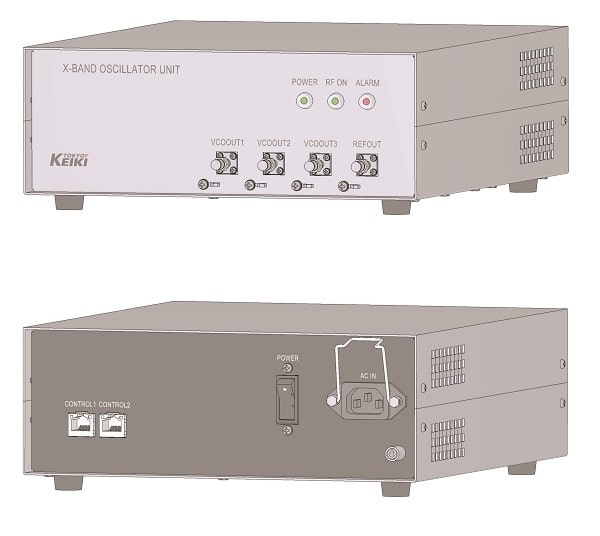

②発振器ユニット
発振器ユニット

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
