素材検査装置 M-CAP シリーズ

製品詳細
素材検査装置 M-CAPシリーズは、紙・フィルム・金属・不織布などの無地の素材が、連続的に加工生産されるラインへ搭載し、生産上の不具合(汚れ、穴、キズ、虫、髪毛等)を検出し、不具合部をモニターへ画像表示、場所を特定しオペレーターへ情報表示する機器です。
不具合を工程の上流側で、早期に発見、ロスを削減するとともに、製品の安全性・品質向上にお役立ていたします。
高性能CCDカメラが24時間365日、無人で製品検査いたします。
【特長】
  • 高性能ラインCCDデジタルカメラが製品を100%全面検査します。
  • 高速画像処理アルゴリズムを搭載し、検査条件を満たす全ての不具合(欠点)を検出し、不具合の情報を全て取得・表示・保存できます。
  • システムベースは、ソフトウェアであり、極めて、柔軟性に富んだカスタマイズが可能です。
  • Windows Embeddedの採用により信頼性の高いシステムを提供いたします。
  • 少ない投資で、最大限の品質向上・生産性向上・販売戦略の武器となります。

【応用分野】
    紙 : 製紙ライン
    フィルム : 製膜・インフレーションライン
    シート : シート成型ライン
    不織布 : 加工(スリット/巻き替え)工程
    発泡スチレン : 押し出しライン
    鋼板 : 圧延、スリットライン
    電材 : 電極材・各種シート
    アルミ箔 : 圧延、スリットライン
    生産工程 : ラミ、コート、塗工等各生産工程上

    生産ライン(インライン)、スリッター/巻き替え機(オフライン)どちらでも設置・搭載可能です。
    Web上、素材製品の検査機器に適した装置をM-CAPシリーズから最適システムを提案します。

【基本仕様】

項目 仕様 備考
カメラ 5120画素 40MHz
2048画素 40MHz
モノクロデジタルカメラ
1-4台(標準) 最大搭載台数/ 1システム
制御盤タイプ ビルトイン型
スタンド型
デスクトップ型
置き場所、取付方法により選択可能
検査幅 200~ 1200mm カメラ1台視野幅(参考値)
検査速度 ~ 300m/min 条件によります
光源ユニット 高周波点灯照明 各種
エンコーダユニット 5000パルス 距離測長
ラベラー(オプション) 1ch~ 2ch出力 検出部へラベリング

システム仕様は、搭載機の条件により最適な仕様を提案させていただきます。

【オプション機能】
  • 弁別機能     検出した欠点の特徴量を抽出して、登録されている欠点種にリアルタイムで弁別します。
  • 密集判定機能   一定の範囲内に欠点(小・中)の数が指定個数以上有る場合異常と判定します。
  • 列領域設定機能  指定領域毎に4段階の検査レベルを設定できます。
  • 幅測定機能    検査対象の幅を計測します。

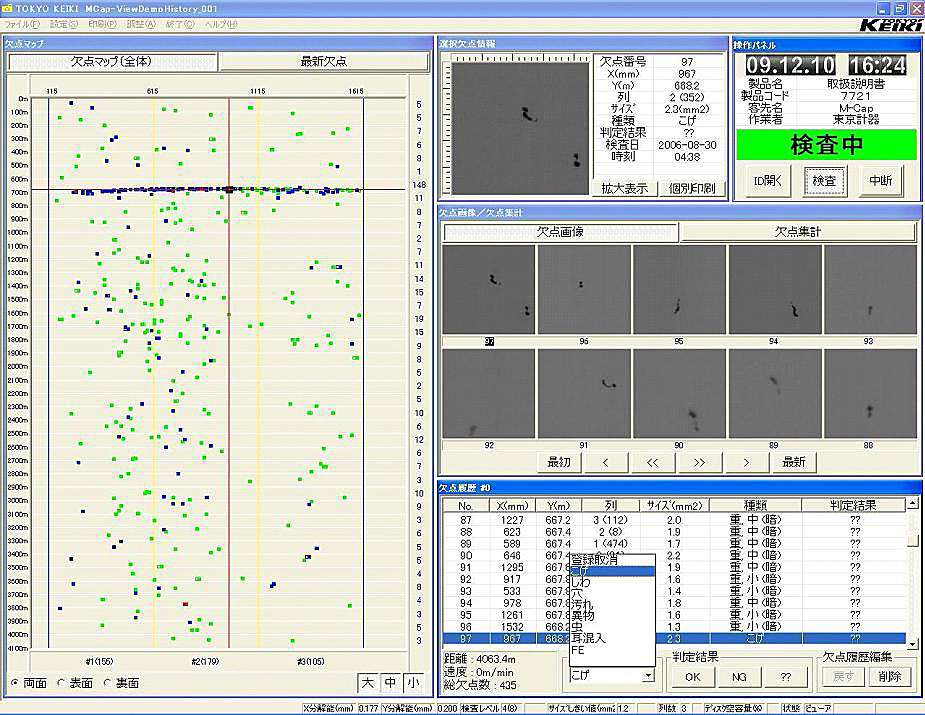

【素材検査装置 M-CAP 操作画面 サンプル】

M-CAPオペレーション画面は、誰でも簡単に使えるようにユーザーインターフェースを考慮したものになっています。

検査中の標準的な画面です。
検査しているウェブの欠点画像、MAP画像、欠点検出履歴等を示します。


基本表示画面

戻る

※商品の仕様およびデザインは予告無く変更する場合があります。
